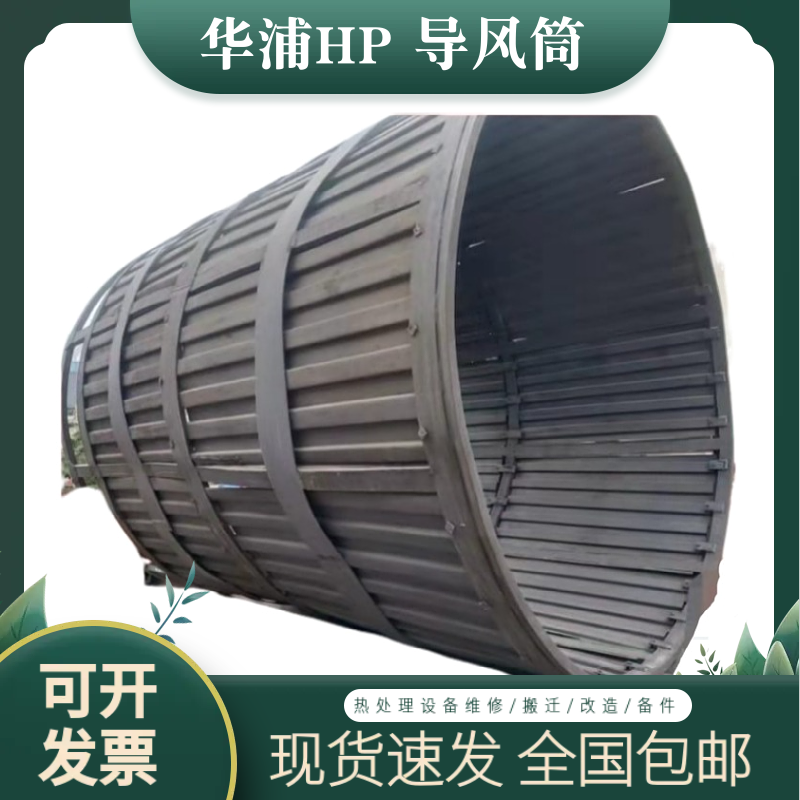

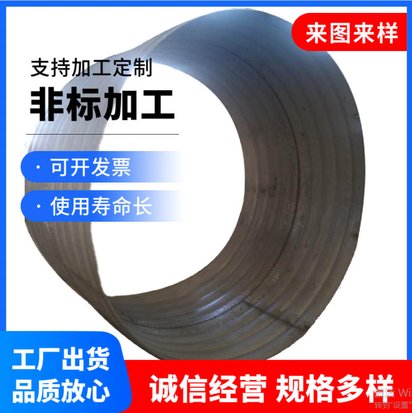

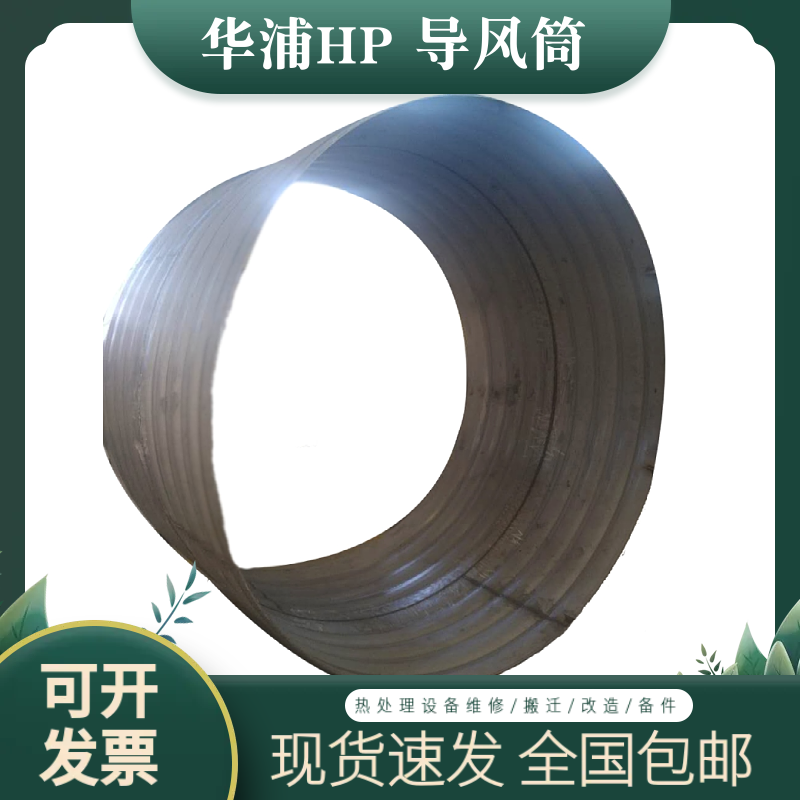

带马弗井式炉导风筒 热处理设备备件

带马弗的导风筒是热处理炉内部的重要气流分配与热屏蔽装置，用于引导炉内循环气流，实现热量均匀分布、减少局部冷点/热点、提高热效率，同时通过马弗（隔热屏/隔热护套）结构有效隔绝直接辐射热流或热冲击。



该部件常见于：井式炉（Pit Furnace）、网带炉（Mesh/Conveyor Belt Furnace）、箱式炉（Box Furnace）、多用炉（Multi-purpose Furnace），等热处理炉型的炉腔循环通风或分区隔热结构中。

导风筒通常由以下主要部分构成：



外壳筒体，采用耐热钢或不锈钢​​材料制成，用于通道连接与支撑；马弗层（隔热屏 / 隔热衬），安装在导风筒内部，用于降低热损失、阻隔辐射热、调整气流分布；进/出风口法兰/接头，与风机、回风口、炉腔连接段配合；密封垫 & 高温密封材料，保证连接处无泄漏。

设计与选型要点：

气流参数匹配：流量（m³/h）、根据炉体容积、循环风量与工艺要求选择合适截面积

风速，保证在导风筒内的气流场分布均匀，避免局部累积阻力。

温度等级评估：依据zui高炉温设计马弗隔热材料与壁厚，考虑热膨胀、热应力补偿结构设计。

热膨胀设计：预留热膨胀间隙、或采用热膨胀补偿器（膨胀节）。

耐腐蚀要求：若采用保护气氛（如 N₂/CO/CH₄），选择耐腐蚀材料

导风筒一般采用以下连接方式：法兰连接，现场对接风机出口/炉体接管；快装卡箍式，便于现场拆装与维护；加固支架固定，安装后确保热应力均匀传递到底座。
