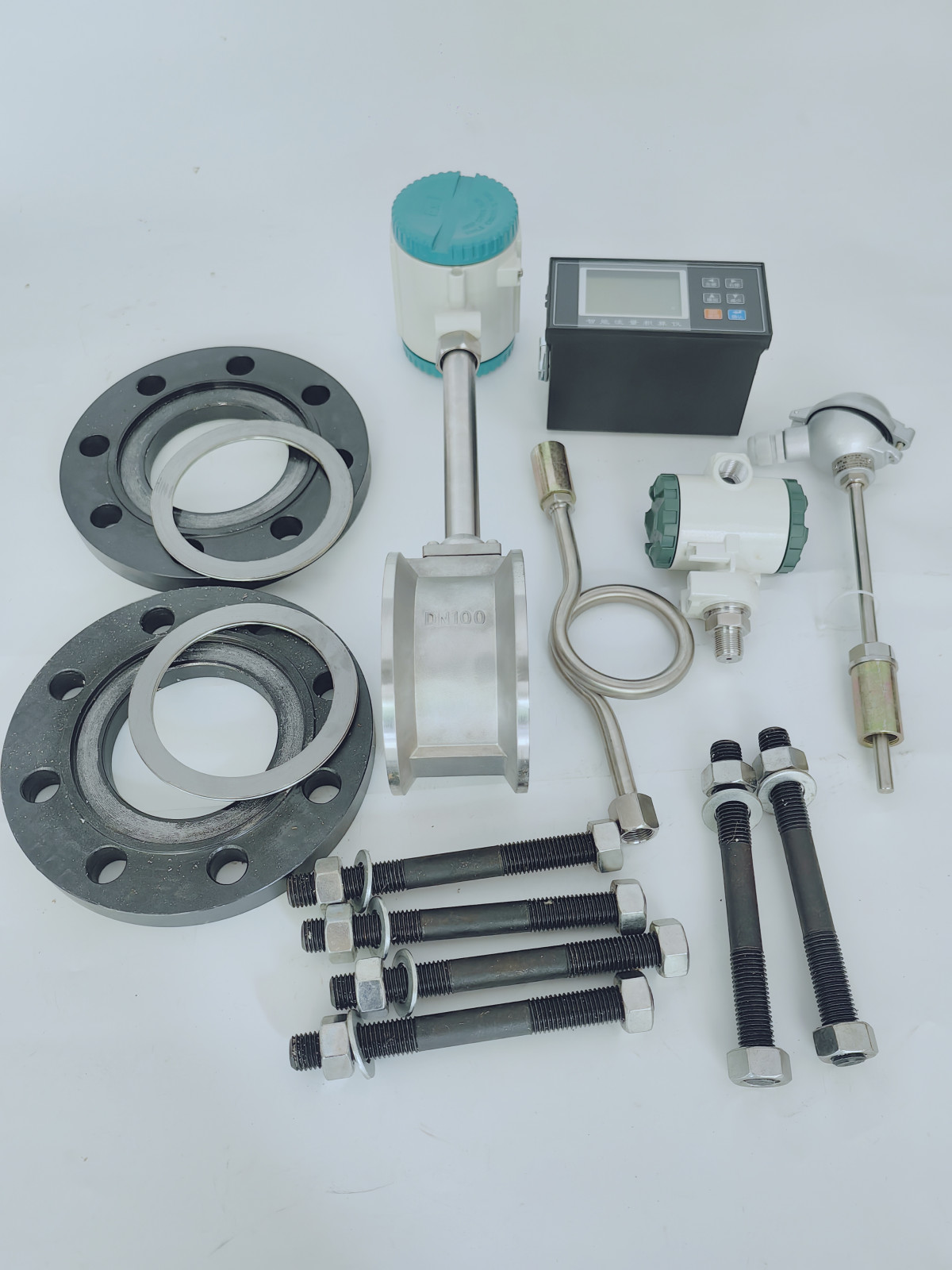

湖南省锅炉蒸汽流量计贸易计量流量计
工作原理及特点 DCLUB(LUGG)感应涡街流量计是一种利用卡门涡街原理工作的体积式流量计 在流量计壳体中内置一个三角柱发生体，当流体流经发生体时，发生体后方区域两侧形成低压区，在发生体两侧交替产生有规则的旋涡，这种旋涡称为卡门旋涡。如图1.1所示，涡街在发生体下游呈不对称排列。涡街流量计的流速和体积流量与旋涡频率成
2300.00
库存 999
工作原理及特点
DCLUB(LUGG)感应涡街流量计是一种利用卡门涡街原理工作的体积式流量计
在流量计壳体中内置一个三角柱发生体，当流体流经发生体时，发生体后方区域两侧形成低压区，在发生体两侧交替产生有规则的旋涡，这种旋涡称为卡门旋涡。如图1.1所示，涡街在发生体下游呈不对称排列。涡街流量计的流速和体积流量与旋涡频率成正比。其特点主要用于工业管道介质流体的流量测量，如气体、蒸气等多种介质小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，可靠性高，维护量小。仪表参数能长期稳定。
设：旋涡频率为f，流体平均流速为V，柱体面宽度为d，表体内径为D，则可得关系式。
式中：f=St*V/[(1-1.25*d/D)*d]
f | 卡门旋涡频率 |
V | 流体平均流速 |
d | 柱体面宽度 |
D | 表体内径 |
St | 斯特罗哈尔数 |
流量计口径 | 满管型DN15～DN400 插入式DN200～DN1500 | >1500协议定制 | ||||||
过程流体 | 液体、气体、蒸汽(单相介质或可以认为是单相的介质) | |||||||
饱和蒸汽在干度>85%，可以认为是单相介质 | ||||||||
过程温度 | -40～250℃～350℃～500℃ | |||||||
压力等级 | 标准压力等级≤2.5MPa～4.0MPa | >4.0MPa协议定制 | ||||||
精度 | 液 | ±0.5% | ±1.0% | ±1.5% | ||||
气 | ±1.0% | ±1.5% | ||||||
量程比 | 标准量程比8:1～20:1 | 宽量程协议定制 | ||||||
雷诺数 | 标准范围2*10⁴～7* | 扩展范围1*10⁴～7* | ||||||
流速 | 液体流速范围:0.21～7m/s | |||||||
气体、蒸汽流速范围3～60m/s | 扩展气体流速范围<2m/s | |||||||
阻力系数 | 满管型：≤2.4 | |||||||
允许振动加速度 | 气体≤0.2g 液体≤0.5g LUGG≤0.5g | |||||||
直管段 | 前直管段≥20D | 直管段不满足的情况下可以定制 | ||||||
后直管段≥5D | ||||||||
压力损失 | △P=1.29*ρ*V²(单位t:Pa)ρ:介质密度(kg/m³)，V:介质流(m/s) | |||||||
防护等级 | 普通型：IP65 | 潜水型：IP68 | |
防爆标志 | 本安防爆标志：ExiaⅡCTl～T4Ga 隔爆：ExdbⅡCT4～T6Gb | ||
环境条件 | 环境温度 | 非防爆场所-40～+55℃ | |
防爆场所-20～+55℃ | |||
相对湿度 | 无冷凝5%～90% | ||
大气压 | 86～106kPa | ||
供电电源 | 脉冲：12VDC～+24VDC 电流：+24VDC4-20mA 电池：3.6V | ||
功耗 | ≤1W | ||
输出信号 | 频率/脉冲输出：2～3000Hz，低电平≤1V，高电平≥5V | ||
