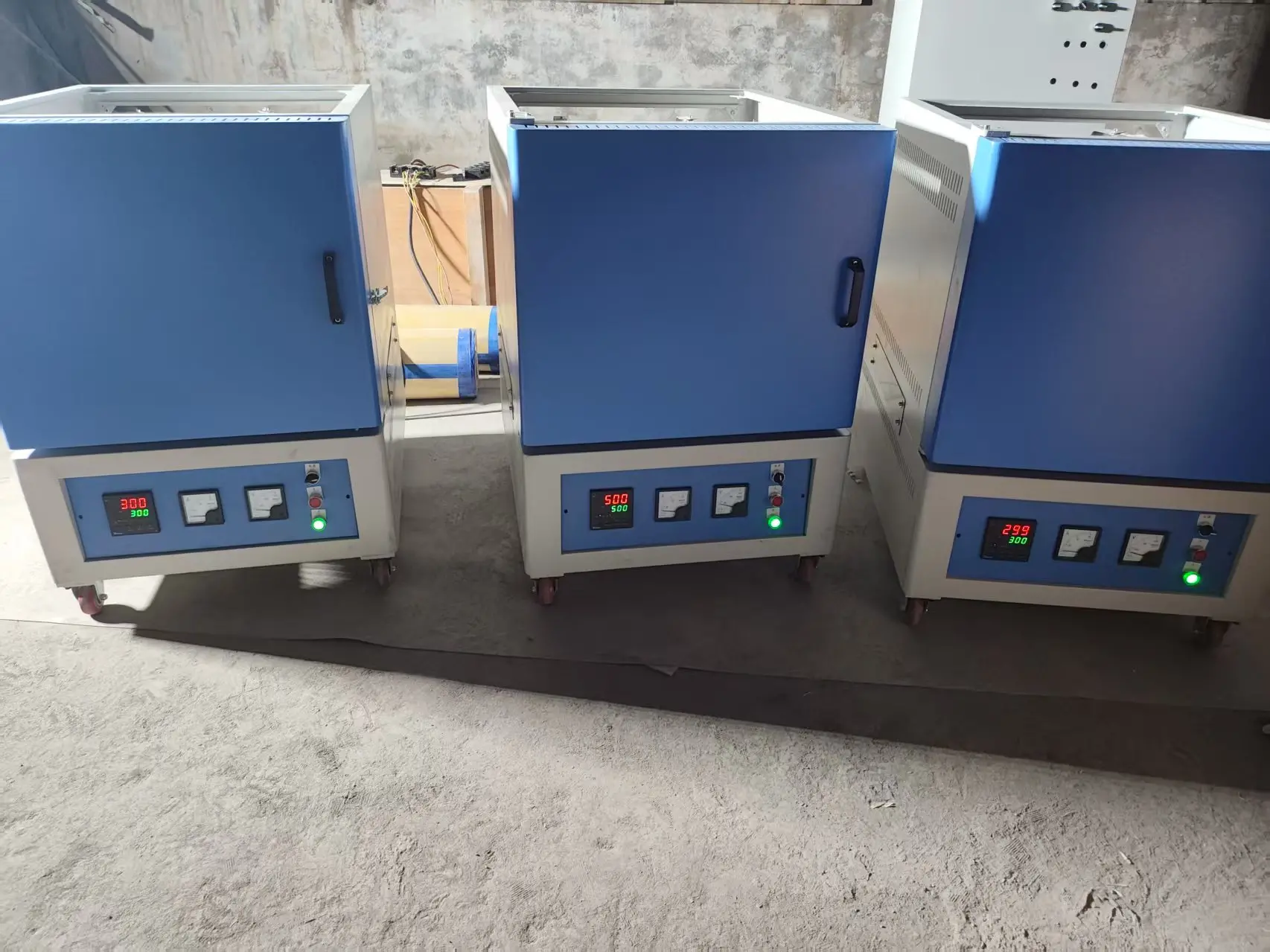

滁州结构件陶瓷烧结箱式程控1600度硅钼棒加热马弗炉

1600℃硅钼棒加热程控马弗炉｜结构件陶瓷专用箱式烧结炉

一、核心温控系统（结构陶瓷高精度烧结）

1. 温度性能参数

• 额定高温度：1600℃，长期稳定工作温度≤1550℃，短时峰值 1620℃

• 控温仪表精度：±0.5℃，恒温有效工作区温场均匀性 ±2~4℃

• 升温速率：0.1~10℃/min 连续分段可调；结构件大坯体脱脂 1~3℃/min，致密烧结 2~6℃/min，防止厚壁陶瓷开裂、变形、晶粒粗大

• 测温元件：B 型双铂铑热电偶，耐 1700℃高温，高温无温漂，适配 1600℃长期连续测温

2. 多段智能程控系统

7 寸工业触摸屏 PID 智能温控器，支持 60 段升温 - 保温 - 降温程序曲线编辑；可存储≥100 套结构陶瓷烧结工艺配方，U 盘导出完整温度曲线数据，研发、量产工艺可精准复刻；内置 PID 自整定算法，针对氧化铝、氧化锆、碳化硅等不同结构陶瓷自动匹配控温参数，杜绝局部过烧欠烧。

3. 全链路安全联锁保护

软硬件双重超温报警断电、断偶故障保护、过载 / 漏电保护、炉门开门断电、定时停机、超温声光警示；大尺寸厚壁结构陶瓷长时间保温烧结，支持无人值守连续运行。

二、加热系统：硅钼棒专属高温发热组件（1600℃标配）

1. 发热元件：二硅化钼 U 型硅钼棒，工作温度上限 1700℃，1600℃工况抗氧化、寿命稳定；

2. 布局方式：双侧 + 顶部五面环绕均热布置，炉内上下左右温差极小，大件结构陶瓷壁厚烧结密度均匀，无局部软塌变形；

3. 供电配套：专用可控硅调压模块，低冲击平稳输出功率，避免电压波动造成温度骤变，保护硅钼棒不脆断；

4. 对比优势：1400℃及以下硅碳棒无法长期承受 1600℃高温，硅钼棒是结构陶瓷高温烧结唯一稳定加热方案。

三、炉膛体系（适配高纯结构件陶瓷，无杂质污染）

1. 炉膛本体材质

两种炉膛可选，按需匹配客户工况：1）高纯整体刚玉炉膛（Al₂O₃≥99%）1600℃高温不粉化、不掉渣、不与陶瓷坯体、金属氧化物反应；耐碱金属蒸汽腐蚀，烧结高纯度氧化铝、氧化锆精密结构件无黑点杂质；承重强，适合厚重陶瓷件、石墨坩埚、烧结舟堆叠。2）高纯氧化铝复合纤维炉膛轻质低蓄热，升降温速度更快，节能 40% 以上；错缝拼接无热桥，保温优异；适合小批量、多批次研发烧结，成本更低。

2. 多层复合保温结构

炉膛内层高纯氧化铝保温层 + 中层莫来石轻质保温 + 外层耐高温硅酸铝隔热；双层加厚冷轧钢板炉壳，内置风冷隔热夹层，设备外壳表面温升＜50℃，车间长期使用防烫安全。

3. 排气结构（标准配置，可升级顶部大口径排烟）

炉顶预留标准刚玉排气孔，配套耐高温调风闸阀；低温脱脂阶段阀门全开，快速排出 PVA、石蜡、树脂等粘结剂挥发物；高温烧结阶段微开，平衡炉内气压、减少热量流失；针对大坯体大量排胶需求，可定制加大顶部开孔、外接引风除烟装置。

四、整机结构与标准尺寸

1. 炉门：高温硅橡胶复合密封炉门，水冷炉框可选，长时间高温使用密封不易老化漏气；门扣锁紧结构，密封性强，热量外泄少。

2. 标准炉膛内腔尺寸（全规格非标定制）：1L (100×100×100)、8L (200×200×200)、12L、27L、50L、80L、120L，可加宽加深适配大型一体化结构陶瓷件。

3. 供电：小容积 220V 单相，27L 及以上 380V 三相工业电，功率范围 6~32kW，随炉膛容积匹配。

五、可选升级选配（高端结构陶瓷产线专用）

1. 气氛密封系统：全密封炉体 + 进气出气管路 + 高精度质量流量计，通入氮气、氩气，用于碳化硅、氮化硅等非氧化物结构陶瓷无氧烧结；

2. 真空组件：机械泵 + 预抽真空接口，真空度可达 10⁻¹Pa，防止高温陶瓷氧化、表面发黑；

3. 高温观察窗：高纯石英视窗，实时观察大件陶瓷升温形变、烧结状态；

4. 水冷全套：水冷炉门 + 水冷炉框，适合长期大批量连续脱脂烧结；

5. 上位机通讯：RS485 / 以太网连接电脑，远程监控、修改工艺、自动记录温度报表；

6. 尾气净化装置：冷凝除油 + 活性炭吸附，处理脱脂有机废气，环保达标。

六、核心适用领域（各类结构件陶瓷）

1. 氧化铝结构陶瓷：陶瓷基板、耐磨柱塞、陶瓷阀门、绝缘结构件、陶瓷刀具；

2. 氧化锆陶瓷：义齿、耐磨轴承、光纤套筒、精密机械结构件；

3. 非氧化物结构陶瓷：碳化硅、氮化硅、氮化铝高温高强度陶瓷坯体烧结；

4. 陶瓷复合材料、陶瓷金属复合件高温致密化热处理；

5. 科研院所、新材料企业结构陶瓷小试、中试、量产烧结。

七、设备核心优势（直击结构陶瓷烧结痛点）

1. 1600℃高温稳定输出：硅钼棒五面均热，解决大件厚壁结构陶瓷内外温差大、烧结不均、变形开裂问题；

2. 高纯炉膛无杂质污染：整体刚玉炉膛高温不掉粉，成品无麻点、黑斑，满足精密结构件外观与性能要求；

3. 程控分段慢升温工艺适配：多段曲线完美匹配 “低温排胶 — 中温除碳 — 高温致密烧结 — 阶梯缓冷”，大幅降低大件废品率；

4. 保温隔热性能优异，能耗低，升降温效率高，支持多批次连续生产；

5. 模块化结构，硅钼棒、炉膛配件更换简单，后期维护成本低，适配工厂量产长期使用。

一、 核心性能与精准程控

• 温度范围与精度：设备高工作温度可达1600℃，为保证硅钼棒寿命及烧结质量，建议长期连续稳定工作温度控制在1500℃~1550℃以内采用先进的PID智能程序控温系统，控温精度可达±1℃，有效温区温度均匀性通常控制在±3℃~±5℃，确保结构件无晶粒不均或生烧缺陷。

• 多段程序控制：支持30至100段可编程设置，用户可根据不同结构件陶瓷的工艺要求，灵活设定复杂的升温、保温及降温曲线（如0.1~20℃/min可调），实现工艺的全自动执行。

二、 炉体结构与硅钼棒加热系统

• 优质炉膛材料：内炉膛多采用进口高纯氧化铝多晶纤维或莫来石纤维（真空吸附成型），具有热容低、保温性能优异、抗热震性强等特点，有效减少热量散失并降低能耗。

• 硅钼棒加热元件：标配U型或直型二硅化钼（MoSi₂）硅钼棒，其在高温下表面会形成致密氧化膜，具有的抗氧化性能，1400℃以上寿命远优于硅碳棒。

• 三维均匀加热：小型炉膛通常采用三面加热（左右+底部），中大型炉膛采用五面分区加热（左/右/底/后/顶），配合上下前后温差补偿算法，确保批量烧结的一致性。

• 双层风冷炉壳：采用双层壳体结构，中间填充保温材料并配备智能风冷系统，确保在1600℃极限工况下，炉体外壳表面温度仍能控制在45℃~50℃以下，保障操作安全。
