YHL500矿用超声波流量计井下管道流量显示仪防爆流量监测传感器

产品介绍YHL500 矿用本安型超声波流量计，专为煤矿井下甲烷 + 煤尘爆炸性环境设计，采用40ps 时差法测量，外夹式传感器贴在管道外壁即可测量管液

体流量，不接触介质、不破坏管路，特别适合井下泵房、水仓、主排水管路长期在线监测。

技术参数

型号：YHL500

防爆：Ex ib Ⅰ Mb（本安），MA 煤安认证

原理：时差法（速度差法）

管径：外夹式 DN15～DN700

精度：±1.5%FS，重复性≤±0.5%

流速：±0.3～±10m/s

介质：清水、污水、煤泥水、含少量悬浮物（≤10g/L）

温度：-20℃～+60℃（井下常用）

输出：4-20mA、RS485-Modbus、累积脉冲

显示：LCD 背光汉字显示，瞬时 / 累积流量、流速

安装：外夹式（S/M/L 型探头），无需断管

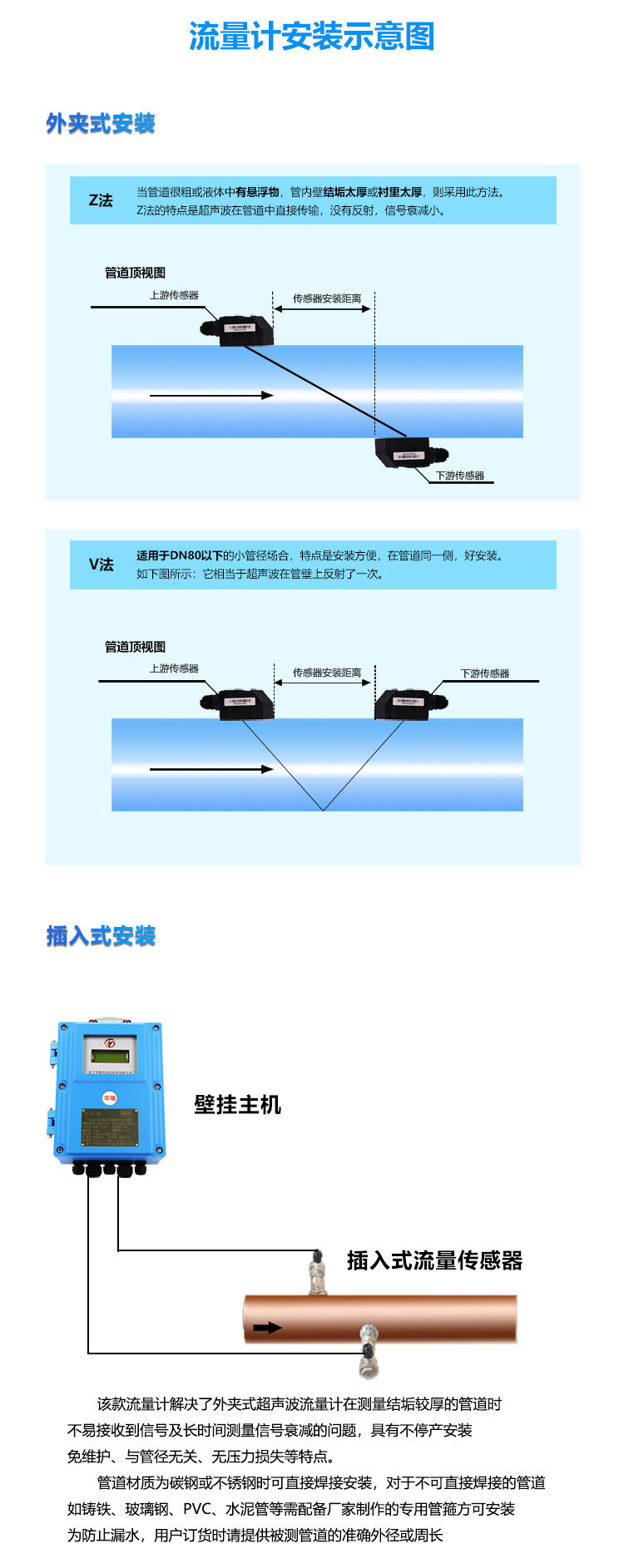

安装说明

选直管段：上游≥10D、下游≥5D，避开泵出口、弯头

清洁管壁，涂耦合剂，将外夹探头固定在管道两侧

主机壁挂 / 盘装，接本安电源与信号线缆

红外遥控或按键设定管径、材质、壁厚，自动校准

应用场景

煤矿井下泵房排水、水仓进水 / 出水

工作面喷雾降尘管路流量监测

井下污水处理、沉淀池流量计量

需免破管、不停产改造的老矿井

售后

出厂MA 煤安 + 防爆合格证齐全

质保 12个月，

提供井下防爆安装指导、远程调试
