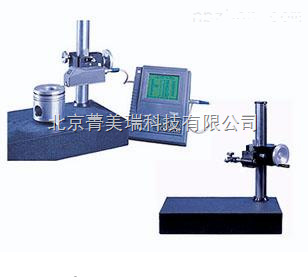

TR240TR240表面粗糙度仪（表面光洁度仪）

主要技术参数
　　测量参数：Ra、Rq、Rz、R3z、Rt、Ry（ISO）、Ry（DIN）、Rm、Rp、Sm、S、Sk、Tp 等。

取样长度
　　（mm） 0.25 0.8 2.5
　　（inch） 0.01 0.03 0.1
　　评定长度Ln：3～5Cut-off；
　　扫描长度Lt：5～7Cut-off；
　　zui大行程长度Ltmax：17.5（（mm）/0.7（inch）；
　　zui小行程长度Ltmin:1.3（mm）/0.052（inch）；
　　仪器示值误差：≤±10%；
　　仪器示值变动性：< 6%；
　　触针：金刚石圆锥；
　　触针针尖角度：90°；
　　针尖圆弧半径：5μm；
　　LCD显示：160×128 点（带背光）；
　　串行接口：3线RS232接口；
　　工作电压：7.2 V；
　　工作电流：< 120mA；
　　背光工作电流：< 60mA；
　　电源：6×1.2V 镍氢（NiMH）充电电源，容量：镍氢（NiMH）1000mAh；
　　电源适配器：1A/12V，220V；
　　工作环境：温度：0～40℃，相对湿度：＜90% 重量（主机、驱动器及传感器）：约1700g；
　　外形尺寸（主机）：230mm×180mm×50mm；

主要功能
　　数据文件存储功能。可存储500个粗糙度参数值及4组轮廓数据。
　　设置参数保持功能。
　　配有大屏幕液晶，可清晰、快捷地显示各种图形和文本；带有背光功能，可方便地用于夜间工作。
　　用户可通过在线帮助功能求得帮助与指导。
　　可选择三种滤波器，即RC滤波器（GB6062）和M1、M2滤波器（遵守DIN4777、DIN4776标准）。
　　参数打印功能。可与时代TA210微型打印机连接，进行粗糙度参数的打印。
　　可对外圆、内孔、轴肩、圆锥面等各种复杂表面进行测试。
　　探头放置灵活，可*进行测试。

标准配置：（常用配置）
　　TR240主机,驱动器,驱动器连接线,TS100标准传感器,多刻线标准样板,电源适配（220V，50Hz）,护套,支架,改锥,使用说明书,合格证书,保修卡，手提密码箱
　

其它可选附件：

传感器主要技术参数
TS100标准传感器;（可测量平面、轴；测量孔内表面时，孔直径大于5mm，zui深22mm，直径大于10mm时，zui深66mm）  ；

TS110曲面传感器;（可测量曲率半径大于3mm的凸凹面工件的表面，配合TA620平台使用） ；

TS120小孔传感器;（可测量平面、轴；测量孔内表面时，孔直径大于2mm，zui深9mm,直径大于10mm时，zui深66mm）  ；

TS131深槽传感器 ;（可测量平面、轴；可测量槽宽大于3mm，槽深小于10mm，或高度小于10mm的台阶的表面粗糙度）  ；

TS130沟槽传感器;（可测量平面、轴；可测量槽宽大于2mm，槽深小于3mm，或高度小于3mm的台阶的表面粗糙度） ；

TA620测量平台  TA610测量平台  TA630微调平台      TA631微调平台
TA220s打印机　TA210打印机     磁性表座连接轴 PC软件（Data Viewfor TR200）   延长杆     侧向转接杆    连接体部件

可选的传感器类型（用于特殊表面的测量时选用）

微调平台TA630、支架测量平台TA620（用于微小复杂工件的定位测量时选用）
