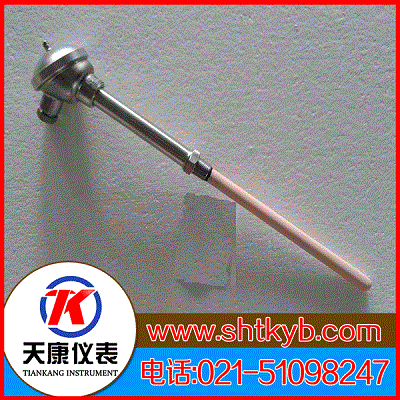

WRN-331热电偶△上海自动化仪表三厂

热电偶WRN-331直接丈量温度。由2种不同成分材质的导体组成的闭合回路，由于材质不同，不同的电子密度产生电子扩散，稳定均衡后就产生 了电势。当两端存在梯度温度时，回路中就会有电生，产生热电动势，温度差越大，电流就会越大。测得热电动势之后即可晓得温度值。热电偶实际上是一种能量转换器，可将热能转换成电能。

热电偶WRN-331主要特点

1、装配简单，更换方便；

2、压簧式感温元件，抗震性能好；

3、测量精度高；

4、测量范围大（－200℃～1300℃，特殊情况下－270℃～2800℃）；

5、热响应时间快；

6、机械强度高，耐压性能好；

7、耐高温可达2800度；

8、使用寿命长。

热电偶WRN-331主要技术指标

温度测量范围和允许误差

热电偶类别	代号	分度号	测量范围℃	允许偏差△t　℃
铂铑30-铂铑6	WRR	B	0～800	±1.5℃或±0.25%│t│
铂铑10-铂	WRP	S	0～1600	±1.5℃或±0.25%│t│
镍铬-镍硅	WRN	K	0～1300	±2.5℃或±0.75%│t│
镍铬-铜镍	WRE	E	0～800	±2.5℃或±0.75%│t│

注“t"为感温元件实测温度

热响应时间

在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T_0.5表示。

热电偶公称压力　

一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。

热电偶小置入深度　　

应不小于其保护管外径的8～10倍（特殊产品例外）。

热电偶绝缘电阻（常温）　　

常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。

a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.

即Rr.L≥100 MΩ。M L＞1m

式中：Rr-热电偶的常温绝缘电阻值MΩ

b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ
