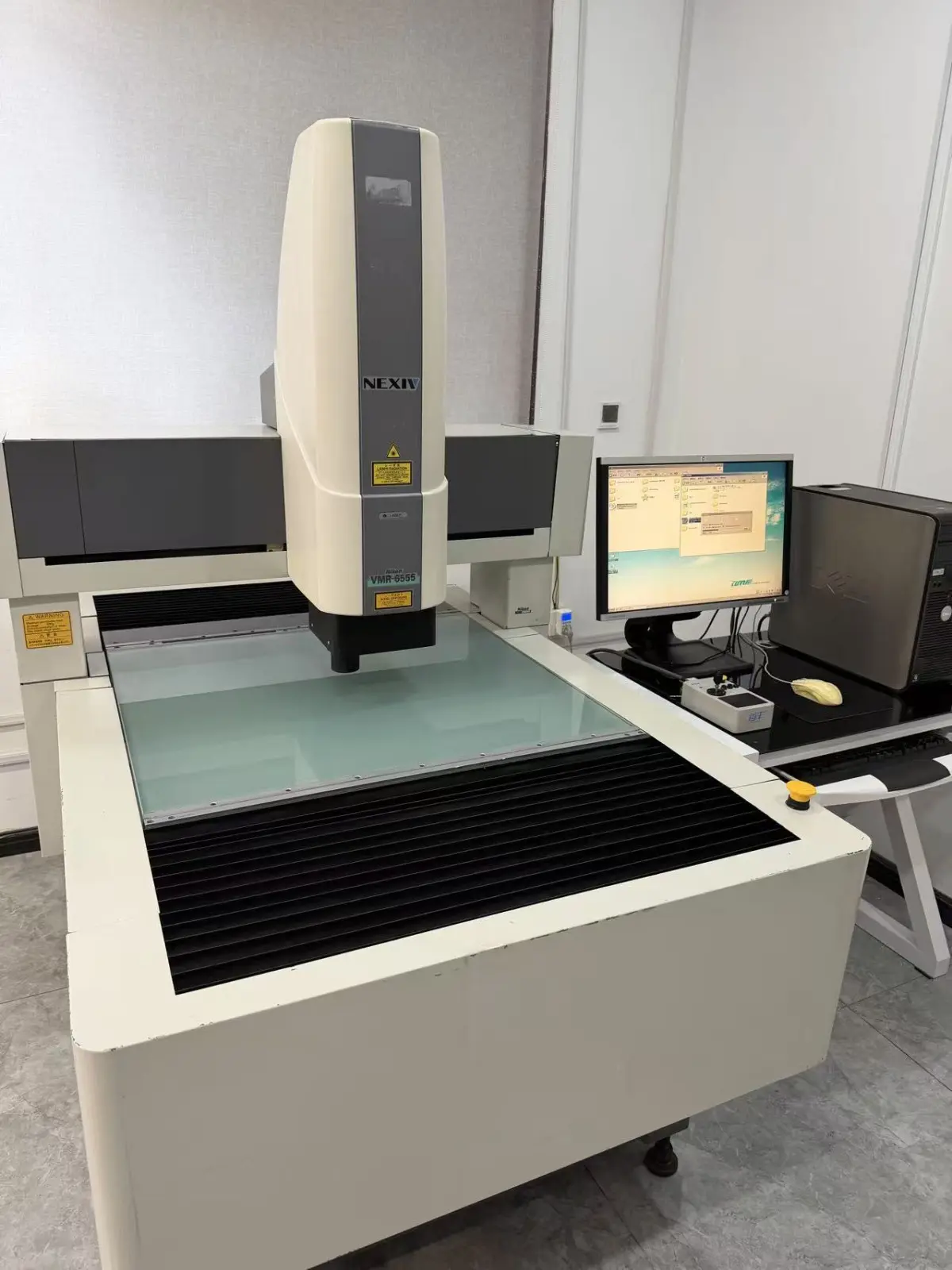

尼康全自动影像测量仪VMR-6555TZ 高倍型

尼康全自动影像测量仪VMR-6555TZ 高倍型

在精密制造领域，测量的深度直接决定了产品的上限。当尺寸公差从微米级向亚微米级跃迁，当曲面轮廓与微小几何特征成为质量控制的核心，一台仅能完成二维点位的影像仪已无法胜任。尼康全自动影像测量仪VMR-6555TZ高倍型，便是为此类严苛场景设计的精密仪器。它并非传统影像测量仪的简单升级，而是一套融合了光学显微技术、高刚性机械结构与智能算法的复合型测量解决方案。从高精度精密零部件到复杂电子元件，其高倍率光学系统与全自动编程能力，将测量作业从繁复的人工目视标定解放为可复现的精密数据采集。

超越倍率：高倍型VMR-6555TZ的光学与机械协同

所谓“高倍型”，核心差异在于光学系统的重构。VMR-6555TZ搭载了尼康自主设计的高数值孔径物镜，配合高分辨率彩色相机，实现了在500倍至数千倍光学放大下依然保持边缘清晰度与低畸变。这种能力在测量微米级沟槽深度、涂层边缘锐度或微小模具倒角时至关重要。普通影像仪在高倍率下常因景深过浅或色差导致边缘判定偏移，而TZ系列通过多层镀膜镜组与自动变倍光路设计，使影像在宽泛倍率范围内保持色彩还原与几何线性。

机械结构同样经过针对性强化。其XY工作台采用高刚性花岗岩基座，配合静音级直线导轨与闭环伺服马达，定位精度达到1.2μm（根据ISO 10360标准）。这一精度指标直接服务于高倍率测量：当光学系统将微观结构放大后，任何微小的机械振动或回程间隙都会被几何级放大，导致测量重复性崩溃。VMR-6555TZ通过整机结构模态分析与主动减振脚垫，在500倍放大下仍能维持稳定的轮廓抓取。Z轴光栅尺分辨率达0.1μm，支持自动对焦与多层扫描，这对于测量柔性电路板微台阶高度或陶瓷基板孔壁粗糙度而言，是决定数据有效性的基础硬件配置。

从图像到数据：全自动编程与复杂特征分析实战

硬件性能的释放依赖于软件对测量逻辑的深度封装。VMR-6555TZ配备的尼康MeasureLink软件并非简单的图像标定工具，而是一套支持复合坐标系、多视场拼接与边缘智能识别的自动化引擎。工程师只需一次手动编程，定义好基准点、被测特征与公差规则，后续批量化测量即可实现“一键运行”。测量过程中，系统能自动切换倍率、调整光源角度与亮度、对焦并执行多点采集。这种自动化能力在检测密集排布引脚、微小圆角或异形冲压件的批量首件与巡检中，直接将单件测量时间压缩至手动模式的三分之一以下。

针对高倍测量中常见的特征提取难题，如半透明材料边界判定、高反光曲面边缘识别或纹理复杂的刻印字符读取，系统内建了多种边缘滤波与亚像素算法。用户可针对不同材质与几何形状预设阈值、设定滤波强度，甚至利用AI辅助学习功能，对典型缺陷样本进行轮廓匹配训练。例如在半导体封装外观检测中，系统可通过对比设定模板，自动识别焊球缺失、桥接、划伤等数十种缺陷，并生成包含因果标签的检测报表。这种将定性判断转化为定量数据的能力，让测量仪从单一的“尺寸校准器”升级为“工艺过程反馈节点”。

从成本效益角度看，苏州量子仪器有限公司报出的150000元每台定价，对应的并非一台通用型设备，而是专门应对高附加值产品品控瓶颈的攻坚装备。对于精密模具、连接器、医疗微小器械以及光学元件制造商而言，客户反馈与返工所付出的隐性损失远高于设备采购成本。具备高倍率与全自动特性的VMR-6555TZ，在首件确认、趋势记录与SPC（统计过程控制）数据上传环节，能显著降低人为误判率，并为工艺优化提供可视化依据。在选择测量方案时，企业需要清醒认识自身产品特征与公差需求。如果被测对象的Zui大特征尺寸不超过150mm，且大量存在需要重复测量且需要高倍放大的细节，那么VMR-6555TZ的高倍型技术路线值得纳入重点考察范围。苏州量子仪器有限公司作为尼康测量仪器的授权渠道，可配合客户完成现场打样与GR&R分析（量具重复性和再现性），确保设备在落地前便充分适配产线实际工况。
