上海威铭WM-WM-LALT-500N-II数显电动拉力试验机

       电池隔板电动拉力机

WM-LALT-500N-II型电池隔板电动拉力机 以马达传动装置带动轴承丝杆上升或下降，产品经拉伸后，可由拉力计测出拉力值，来判断产品的抗拉強度。由上海威铭电子机械设备有限公司生产

二、主要技术指标
1. 电源：AC 220V/50Hz
2. 功率：60W
3. 行程：400mm(不含夹具)
4. 测试速度:7-300㎜/Min左右可调
5. 机台重量:34kg
6. 主机尺寸:250*280*850mm

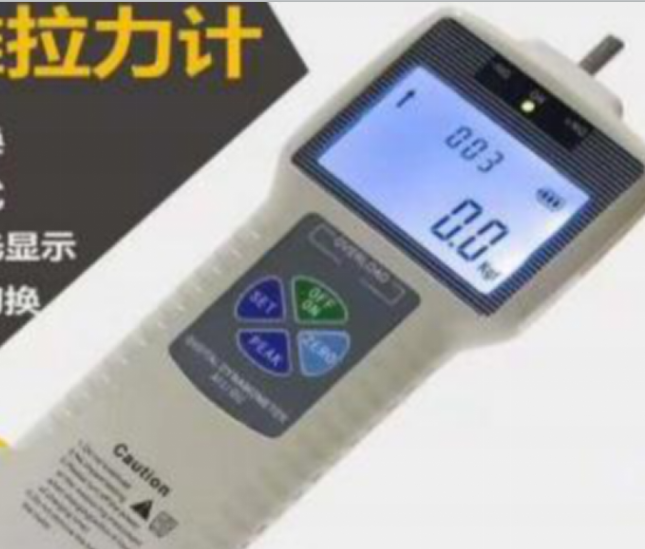

7. 配用500N(50Kg)拉力计（可根据需要，配用50N,5N,等数字显示拉力计

   仪表）
使用方法：
 首先将拉力计仪表用随机配上的充电器,接通220V交流电源,连续充电10小

 时, 当仪表上电池显示充滿后,断开充电器.

1. 将拉力机下面板上的电源开关拔至“ON”位置。
2. 调整上、下橫杆之高度，使夾具间距离适当。
3. 调整“速度旋扭”，使速度符合要求。
4. 用下面夾具夾紧测试产品的下端，下降仪表至合适高度，再用上夾具夾紧

   测试产品件的上方。
5.调整好上下对齐位置，测试前按ZERO键清零（扣除毛重）
6.按PEAK键是峰值保持模式（拉断时刻最大值会停留在 屏幕上），按SET键

  切换单位，同时可以旋转屏幕到右边。
7.当一切准备完毕，按上升或下降推拉力测试便开始实验。（自动和电动模

  式可以自动切换）。
8.第一次测试完之后可以设置上下限位块位置，防止超量程测试损坏仪表。（切记，不能超过仪表最大量程）
9.测试完之后档位拨到OFF，拔掉插头，仪表关机。
维修与保养：
1. 本机的传动部件及运动部件要定期加润滑油和定期固紧。（仪表切记不可

   以喷润滑油及液体，1个月左右充一次电）
2. 本机为精密实验设备，要做到轻搬轻放，若要移动请小心搬移。
3. 操作本机时注意控制开关，防止下夾具有碰撞上夾具之現象，为安全起

   见，实验前须以上、下微动分別设定上下限，上限使夾具勿碰撞、仪表过

   载。下限使下橫杆勿碰及底座。
4. 滑杆及螺杆部位要注意保持清洗，避免灰尘，并一个月加一次润滑油。
5. 夾具平放不要放置杂物，以免损坏。
6. 做好设备的其他工作。
7.及时将拉力计仪表用随机配上的充电器,接通220V交流电源,连续充电10小

   时,当仪表上电池显示充滿后,断开充电器.
   以免长期不用,电池长期没电闲置而报废.
