Olympus/奥林巴斯EPOCH 1000超声波探伤仪 焊缝探伤仪
Olympus/奥林巴斯EPOCH 1000超声波探伤仪 焊缝探伤仪 - 1
Olympus/奥林巴斯EPOCH 1000超声波探伤仪 焊缝探伤仪 - 2
Olympus/奥林巴斯EPOCH 1000超声波探伤仪 焊缝探伤仪 - 3
Olympus/奥林巴斯EPOCH 1000超声波探伤仪 焊缝探伤仪 - 4

Olympus/奥林巴斯EPOCH 1000超声波探伤仪 焊缝探伤仪

产品详情 品牌：Olympus/奥林巴斯 型号：EPOCH 1000 类型：超声波探伤仪 测量范围：- 分辨率：- 工作温度：-℃ 电源：- 加工定制：加工定制 外形尺寸：标准mm 重量：标准kg 标准：详见介绍 概述EPOCH 1000系列数字式超声探伤仪将常规便携式探伤仪的高级性能和相控阵成像能力结合在一起。EPO

面议

库存 999

产品详情
  • 品牌：Olympus/奥林巴斯
  • 型号：EPOCH 1000
  • 类型：超声波探伤仪
  • 测量范围：-
  • 分辨率：-
  • 工作温度：-℃
  • 电源：-
  • 加工定制：加工定制
  • 外形尺寸：标准mm
  • 重量：标准kg
  • 标准：详见介绍
概述

EPOCH 1000系列数字式超声探伤仪将常规便携式探伤仪的高级性能和相控阵成像能力结合在一起。EPOCH 1000、1000iR及1000i仪器的新型机身结构横宽竖窄，配有全VGA显示屏和用于参数调节的飞梭旋钮和浏览箭头键区，且完全符合EN12668-1标准。EPOCH 1000系列的高级常规超声性能在EPOCH 1000i 中得到了加强，因为EPOCH 1000i仪器内置有相控阵成像功能。

主要特性
  • 配有相控阵成像套装功能
  • 符合EN12668-1标准
  • 37个数字式接收器滤波器选项
  • 6 kHz脉冲重复频率，用于高速扫查
  • 编码或时基C扫描选项
  • 自动相控阵探头识别功能
  • 直观的楔块延迟和灵敏度校准，针对所有聚焦法则
  • 可编程模拟/报警输出
  • 符合IP66环境评级标准
  • 横宽竖窄的仪器面板设计，可利用浏览键区和飞梭旋钮对参数进行调节
  • 数字式高动态范围接收器
  • 阳光下可读的全VGA显示
  • ClearWave视觉增强软件包，用于常规A扫描解读
  • SureView显示功能
  • 参考光标和测量光标
  • 标准动态DAC/TVG
  • 标准机载DGS/AVG
主要工业应用
  • 一般焊缝检测
  • 裂缝探测与定量
  • 电力生产工业中的检测
  • AWS D1.1/D1.5焊缝检测
  • 铸件和锻件的缺陷检测
  • DGS/AVG缺陷定量
  • 在线检测
  • 复合材料的分层和缺陷检测
  • 航空航天工业制造和维护中的检测
  • 汽车和运输工业中的检测
技术规格

一般技术规格
外型尺寸（宽 x 高 x 厚）252 mm x 177 mm x 107 mm
重量3.67公斤，包括锂离子电池。
键区英文、国际符号、日语、中文
语言英语、西班牙语、法语、德语、日语、汉语、俄语、意大利语、波兰语
探头接口BNC接口，或No. 1 LEMO接口
数据存储机载多达10,000个带波形的ID编码，标准4 GB闪存卡（可插拔）
电池类型单个锂离子电池，可充电，标准型
电池工作时间8小时（常规UT模式）；7小时（相控阵模式）
电源要求AC主电源：100 VAC～120 VAC、200 VAC～240 VAC，50 Hz～60 Hz
待机状态待机时间在15分钟到120分钟之间可调，可节省50 %的电池耗电量。
显示器类型全VGA（640 x 480像素）透反彩色LCD显示，更新速率为60 Hz。
显示屏尺寸（宽 x 高，对角线）132.5 mm x 99.4 mm，165.1 mm

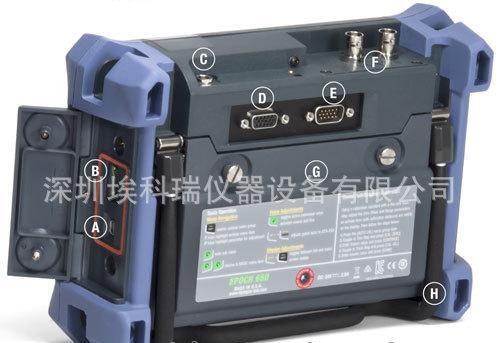

输入/输出
USB接口1个USB客户端口，3个USB主机端口
RS-232有
视频输出VGA输出标准
模拟输出4个模拟输出，可选1V/10V全标度、最大4 mA
报警输出6个报警输出，5V TTL，10 mA
触发器I/O触发器输入为5V TTL；触发器输出为5 V TTL，10 mA
编码器输入双轴编码器线（正交）

环境评级
IP评级设计符合IP66要求。
爆炸性气氛通过美军标准MIL-STD-810F方法511.4程序1中规定的测试。爆炸性气氛为NFPA 70，500节I级2分段D组中定义的气氛。
防撞击测试通过IEC 600689-2-27的防撞击测试，60 g，6 μs半正弦，共18轴。
防振动测试通过了IEC 60068-2-6的正弦振动测试，5 Hz～150 Hz，2 g的位移振幅，20个振动周期。
工作温度-10° C～50° C
电池存储温度-20° C～60° C
电池充电温度0° C ～40° C

EPOCH 1000i相控阵技术规格
聚焦法则61个
物理探头64个晶片
虚拟探头16个晶片
视频滤波关闭、低、高
显示模式A扫描、S扫描、线性扫描、C扫描、带图像的A扫描
图像更新速率所有A扫描的更新速率为60 Hz；所有图像的更新速率为20 Hz。

脉冲发生器
 EPOCH 1000、EPOCH 1000iR 、EPOCH 1000i
（常规UT模式）		EPOCH 1000i
（PA模式）
脉冲发生器类型可调方波
PRF5 Hz～6000 Hz，增量为5 Hz。手动可调。最大为1520 Hz。
能量设置50 V～475 V，增量为25 V。40 V或80 V
脉冲宽度25 ns～5000 ns（0.1MHz）范围内可调，利用PerfectSquare技术。40 ns～1000 ns可调，利用PerfectSquare技术。
阻尼50、100、200、400 Ω不适用
脉冲发生器延迟不适用0～10 µs，分辨率为2.5 ns。

接收器
 EPOCH 1000、EPOCH 1000iR、EPOCH 1000i
（常规UT模式）		EPOCH 1000i
（PA模式）
增益0 dB～110 dB0 dB～80 dB
最大输入信号20 Vp-p每个通道为250 mVp-p。
接收器输入阻抗400 Ω ± 5%50 Ω ± 10%
接收器带宽0.2～26.5 MHz，-3 dB0.5～12.5 MHz，-3 dB
接收器延迟不适用0～10 µs，分辨率为2.5 ns。
数字滤波器设置标准滤波器设置（通过EN12668-1测试，并符合EN12668-1要求）：7个滤波器；
高级滤波器设置（未经EN12668-1测试）：30个滤波器。		6个滤波器
检波全波、正半波、负半波、射频波
抑制0%～80%满屏高，带有可视警告。
波幅测量0%~110%满屏高，分辨率为0.25%。
测量速率在所有模式下，相当于PRF。

校准
 EPOCH 1000、EPOCH 1000iR、EPOCH 1000i
（常规UT模式）		EPOCH 1000i
（PA模式）
自动校准• 声速、零位偏移
• 垂直声束（第一个底面回波，或回波到回波）
• 角度声束（声程或者深度）		• 声速、零位偏移、灵敏度
• 声程或深度（零位偏移）
检测模式脉冲回波、双晶或穿透脉冲回波
单位毫米、英寸、微秒
范围3.33 mm～26,806 mm，钢中纵波声速。61个聚焦法则，3.33 mm～390.9.5 mm，
在5900个m/s
声速635 m/s～15240 m/s
零位偏移0 µs～750 µs不适用
显示延迟-59 mm～25,400 mm0到最大范围
折射角度0°～85°，增量为0.1°。61个角度聚焦法则，增量为0.5°、1.0°、1.5°或2.0°，
在-80°～+80°范围内可调。

闸门
 EPOCH 1000、EPOCH 1000iR、EPOCH 1000i
（常规UT模式）		EPOCH 1000i
（PA模式）
测量闸门2个完全独立的闸门，用于波幅和渡越时间的测量。
测量模式声程声程、深度
界面闸门可选，带有闸门1和闸门２跟踪不适用
闸门起点在整个显示范围内可变。
闸门宽度在从闸门起点到显示范围的终点区域内可变。
闸门高度在2%～95%满屏高范围内可变。
报警• 正阈值和负阈值
• 最小深度		• 正阈值和负阈值（针对所选聚焦法则）
• 最小深度（针对所选聚焦法则）
参考光标2个用于Ａ扫描的参考光标2个用于Ａ扫描的参考光标；４个用于图像的参考光标

测量
 EPOCH 1000、EPOCH 1000iR、EPOCH 1000i
（常规UT模式）		EPOCH 1000i
（PA模式）
显示的测量值6个位置（手动或自动选择）
闸门1厚度、声程、投射、深度、波幅、渡越时间、最小/最大深度、最小/最大波幅
闸门2与闸门1相同
界面（IF）闸门（可选）厚度不适用
回波到回波标准。在闸门2-1、闸门2-IF、闸门1-IF之间选择。
其它测量DGS/AVG的上冲值（dB）、DGS/AVG的ERS（等效反射体大小）、AWS D1.1/D1.5定级（D值）、抑制值
DAC/TVG标准
DAC点多达50个点，110 dB动态范围多达20个点，40 dB动态范围
特殊DAC模式20 %～80 % DAC、自定义DAC（多达6条曲线）不适用
TVG表多达50个点，110 dB动态范围，在所有PRF设置下都与IF闸门兼容。多达20个点，40 dB动态范围
曲面校正

标准。角度声束测量中，对管材或棒材的外径校正

。
