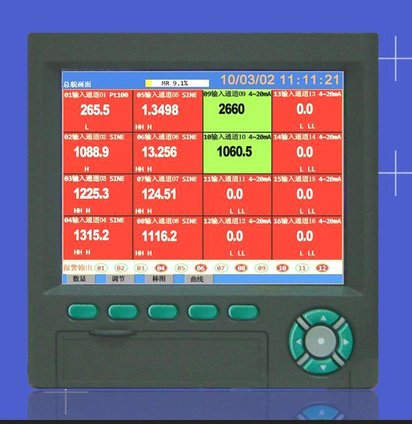

XSR无纸记录仪

 广州迪川仪器仪表有限公司 TEL:020-85628522 020-85550363 FAX:02085628533

详细介绍：

功能特点：
◆采用最新大规模集成电路．国际名厂元器件精心设计；
◆高速、高性能32 位ARM微处理器，画面响应时间小于0.5秒，可同时实现40 路信号的检测、记录、显示和报警；
◆10.4 英寸640x 480 点阵TFT 高亮度彩色图形液晶显示，CCFL 背光、画面清晰、色彩绚丽、宽视角。
◆全隔离万能输入，可输入多种信号，无需跳线，通过软件组态即可；
◆新型开关电源，85VAC~265VAC 范围内正常工作；
◆集成硬件实时时钟，掉电情况下时钟也能准确运行；
◆提供变送器24VDC 隔离配电。
◆大容量FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；
◆24路继电器报警输出。
●信号：
◆可输入各种标准信号：标准电流、标准电压、频率、毫伏、热电偶、热电阻。
◆信号全量程精度±0.2%。
◆通道间采用光电器件，完全隔离。
◆提供标准4-20mA变送输出。
●软件：
◆软件密码锁保证用户组态安全。
◆中文菜单组态，可自由组态并显示工程位号、工程单位。
◆工程量显示数值达到4位半，显示范围：-9999~19999，还支持真空度运算及科学计数法显示。
◆同时指示各路通道的下下限、下限、上限、上上限报警，可以记录并显示最近的187条报警信息。
◆每个通道均支持流量累积功能，提供小时报表、8小时班报、12小时班报、日报+月报等多种报表形式。
◆多达12组温压补偿，支持孔板、涡街等流量装置及蒸汽、水、一般气体等补偿介质的补偿运算。
◆曲线显示模式可选择横向曲线或纵向曲线。
◆提供5组曲线组合，每组可自由选择通道、自由选择曲线颜色。
◆内置GB2312二级汉字字库（6500个汉字）。
◆功能强大的T6输入法，操作方便。支持汉字拼音输入，数字、英文、特殊符号、上下标等字符输入，采用国际标准编码，解决特殊单位及汉字位号的输入问题。
●通讯：
◆标准串行通讯接口：RS-485 和RS-232C；
◆标准Modbus-RTU 通讯协议。提供多种数据类型，如百分量、工程量、累积量等。除支持本公司的DataManagement数据管理软件外，还支持iFiX 、组态王、MCGS、力控等通用专业组态软件，无需专用驱动；
◆使用USB2.0接口转存和备份历史数据，最大支持2GB优盘。
◆支持FAT32文件系统，Windows可自动识别备份数据文件，无需格式转换。
◆可外接微型打印机，支持手动打印、定时自动打印，满足用户现场打印的需要；
主要技术指标：
一般规格：
●构造：
安装方式：嵌入式仪表板安装（垂直仪表盘），允许向后最大倾斜30度安装，左右水平。
仪表板厚度：2-26mm
外型尺寸：288（W）×288（H）×168（D）mm
重量：5Kg
●输入部份：
输入点数：8、16、24、32、40通道。
测量周期：1秒。
输入种类：
  输入 类型 测量范围
  电流 10mA 0.00~10.00mA
20mA 4.00~20.00mA
  电压 20mV 0.00~20.00mV
100mV 0.00~100.00mV
5V 0.000~5.000V
10V 0.000~10.000V
  电阻 350Ω 0.0~350.0Ω
  热电阻 Cu50 -50.0~140.0℃
Cu53 -50.0~140.0℃
BA1 -100.0~600.0℃
BA2 -100.0~600.0℃
Pt100 -200.0~650.0℃
  热电偶 B 500~1800
S 0~1600
K 0~1300
E 0~1000
J 0~1000
R 0~1600
N 0~1300
T 0~380
Wre5-26 0~1800
高温辐射计 F1 700~2000
F2 700~2000
  频率 电压 0~10000HZ


●显示部份：
显示器：10.4英寸TFT彩色LCD（640×480点），（注）有些LCD显示器由于长时间显示或长时间不工作，会出现亮度变化。这是由于液晶特性所造成的，显示器并未损坏。
显示组：显示组数：5组。每组可设置的通道：8通道。
显示颜色：256色。
通道位号：5个汉字或10个字母（数字）。
通道单位：3个汉字或7个字母（数字）。
状态显示：显示画面名称，板卡状态，报警状态，USB设备标志，循环显示标志。
显示画面：测量数据显示（总览、数字显示、棒图显示、曲线显示），历史曲线显示，信息显示（报警信息、累积报表），功能画面（数据备份、打印）。
总览显示：显示所有的测量通道的数据和报警状态。
数字显示：更新率：2秒。
曲线显示：可以纵向、横向选择。
历史曲线：可再现内存中存储的数据，可放大1/2/4/8/16/32倍。
报警信息：总共记录显示187条记录。
●温压补偿功能（仅VX8100F）
测量装置：孔板，涡街（电流型），涡街（频率型）。
测量介质：蒸汽，水，一般气体。
蒸汽温度：0-600℃。
蒸汽夺0.1~22MPa
蒸汽状态：自动判断饱和蒸汽和过热蒸汽。
水温度：0-150℃。
水压力：0.6MPa、1.6MPa
气体压缩系数：空气、氧气、氮气可自动查询，一般气体可设置常数。
涡街系数：0.00000~999999
●存储功能：
外部存储：
媒体：优盘。
格式：FAT32。
方式：文件记录。
容量：最大2G。
外部存储：
媒体：闪存。
格式：二进制保存。
方式：连续记录。
容量：
记录间隔 存储时间
  1秒  3天
  2秒  6天
  5秒  15天
 10秒  30天
 15秒  45天
 30秒  90天
 1分  180天
 2分  360天
 4分  720天

●报警功能：
设置数：每通道最多可设置4个报警。
报警种类：上上限报警、上限报警、下限报警、下下限报警。
延迟报警：可在参数设置中进行设置，所有报警使用同一设置。
设置范围：0~10秒。
显示：发生报警时，测量数据显示画面都有报警状态显示。
●关于时钟：
时钟：硬件时钟，掉电保持运行。
运行范围：2001年~2099年。
时钟精度：±10ppm（0~50℃），不包括打开电源时所导致的延迟误差（1秒以下）。
●电源部份：
额定电压：220VAC。
使用电源电压范围：85VAC~265VAC。
额定频率：50Hz。
启动电流：最大7.5A。
功耗：最大30W（包含选配功能）。
正常运行条件：
电源电压：220VAC。
电源频率：50HZ。
环境温度：0~50℃。
环境湿度：0%`85%（不结露）。
预热时间：接通电源后30分钟。
安装位置：室内。
附加规格：
●报警输出继电器（/A12，/A24）：
输出点数：从12、24点中选择。
●通信功能（/C2，/C3）
媒体：RS-232（/C2）或RS-485（/C3）
协议：Modbus-RTU（从机）协议
通信速率：1200/2400/4800/9600/19200/38400/57600
●打印功能（/C4）
打印机：面板式微型打印机。
打印内容：实时数据、历史数据、累积报表。
打印方式：手工打印、定时打印。
●模拟输出（/T4，/T8）
信号类型：4-20mA
输出点数：从4，8点中选择。
输出方式：测量通道的变送输出。
最大负载：750Ω
●24VDC变送器电源输出（TP8）：
输出点数：8回路。
输出电压：24VDC。
额定输出电流：4~20MADC。
最大输出电流：65mAdc（过电流保护动作电流：约90mA）
●频率输入电源输出：
输出电压：12VDC，24VDC。
输出点数：与选配的频率输入数相同。
最大输出电流：30mADC
●USB接口（/U）：
USB接口规格：符合Rev2.0标准，主机功能。
接口数：1个（前面）
可连接的设备：USB存储器（优盘）。
●累积/报表功能（/L）：
累积点数：与输入通道数相同，每个输入通道均可累积。
累积范围：0~999999999
报表种类：时报、8小时班报、12小时班报、日报+月报。
报表长度：
