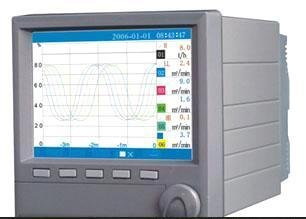

XM6000无纸记录仪
产品详情 品牌/型号：XM6000 类型：温度记录仪 测量精度：0.2℃ 分辨率：0.01℃ 测量范围：-50DD1800℃ 彩屏无纸记录仪 一、产品简介 XM6000 是新一代 16 路输入的真彩无纸记录仪。可同时实现十六路信号采集、记录、显示和十二路报警 。 可以采集、保存、分析各种工业过程中的重要数据， 全隔离输
2300.00
库存 999
- 品牌/型号：XM6000
- 类型：温度记录仪
- 测量精度：0.2℃
- 分辨率：0.01℃
- 测量范围：-50DD1800℃
彩屏无纸记录仪
一、产品简介
XM6000 是新一代 16 路输入的真彩无纸记录仪。可同时实现十六路信号采集、记录、显示和十二路报警
。 可以采集、保存、分析各种工业过程中的重要数据， 全隔离输入功能，集热电偶信号、热电阻信号、标准电压、标准电流信号于一体。可提供打印、通讯等功能。仪表具有强大的显示功能，高精度棒图显示、实时曲线显示、历史曲线追忆、报警状态显示，同时可直接查询年、月、日、时、分、秒的数据，快捷方便。使用 RS232/485 通讯，也可通过 USB 接口直接与电脑通讯，标准 MODBUS-RTU 协议，数据可直接通过任意 U 盘导出， U 盘即插即读，无需任何操作；分析软件可导出 EXCEL 数据格式或曲线格式，直接打印即可， 主要应用在治金、石油、 化工、建材、造纸、食品、制药、热处理、水处理等各种工业现场。
二、技术指标
|
参数 |
XM6000 |
|
显示器 |
5.6 英寸 TFT 真彩 液晶屏、 320*240 点阵、 LED 背光 |
|
输入规格 |
全隔离输入， 1 ～ 16 通道信号输入。 电压： (0~5)V、(1~5)V、(0~20)mV、(0~100)mV；电流：(0~10)mA、(4~20)mA；热电偶：B、E、J、K、S、T、N、R；热电阻：Pt100、Cu50；频率：(0~10000)Hz |
|
配电输出 |
传感器配电 24VDC ，负载能力≤ 700 Ω，单独隔离配电≤ 40mA/ 路，最多 16 路隔离配电 |
|
模拟量输出 |
4-20mA ； 负载能力 750Ω（最大） |
|
报警输出 |
12 路继电器触点输出，触点容量 0.5A@125VAC/1A@30VDC ，可组态上上限、上限、下限、下下限 |
|
精度等级 |
实时显示：± 0.2% F.S. ；曲线显示：± 0.5% F.S. ；追忆精度：± 0.2% F.S. |
|
隔离阻抗 |
20M Ω @ 500V |
|
记录间隔 |
1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒 可选 |
|
存储容量 |
64/128/192/248MB（FLASH容量可选择） |
|
通讯方式 |
通讯接口 ----RS232C 或 RS485 ，波特率 ---- （ 1200 、 2400 、 9600 、 19200 ），打印接口 ----RS232C 直接连接微型打印机 |
|
工作条件 |
环境温度：温度 (0~50)℃；环境湿度：(10~85)%RH（无结露） |
|
转存方式 |
U盘 |
|
供电电源 |
220VAC ， 24VDC |
|
尺 寸 |
外型尺寸： 144mm×144mm×252mm 开孔尺寸： 138 +1mm × 138 +1mm |
三、产品特点
1、全中文系统菜单，在线参数设置，通过面板按键可以在线组态和参数设置，界面友好，操作方便;
2、直接具有 USB U 盘 转存功能，导出处理数据更方便；无需拆下记录仪到电旁用数据线连接电脑导出数据 ;
3、用户可以通过数据管理软件对所取数据进行分析、WORD或EXCEL等OFFIC文档查看、并可将图表或报表存档、打印出来;
4、可以组态显示,工程位号、工程单位、流量累积；
5、 记录时间： 各通道记录时间的长短与 FLASH存储器容量、输入点数及该通道的记录间隔有关，计算公式如下：
6、显示工程量数据的数值范围更宽，可显示4 位数值：-999~9999；
7、继电器报警：可外接声光报警器,设定上下限，超限能自动报警；
8、 断电保护时间： 内置 FLASH 存储器保护参数和历史数据，断电后可永久保存；
9、可另配微型打印机：支持手动打印数据、曲线，定时自动打印数据，满足用户现场打印的需要;
10、提供传感器配电输出和模拟量变送输出，信号输出带有标准的MODBUS通讯协议。
四、产品选型表
|
型号 |
型谱 |
说明 | |||||||||
|
XM |
60 |
□□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
16 路记录仪 |
|
模拟输入 |
01 |
1 路模拟输入 | |||||||||
|
… |
… | ||||||||||
|
16 |
16 路模拟输入 | ||||||||||
|
报警触点 |
无 | ||||||||||
|
… |
… | ||||||||||
|
12 |
12 路继电器输出 | ||||||||||
|
配电输出 |
无 | ||||||||||
|
… |
… | ||||||||||
|
16 |
16 路配电输出 | ||||||||||
|
通讯功能 |
T0 |
无 | |||||||||
|
T1 |
RS232 通讯接口 | ||||||||||
|
T2 |
RS485 通讯接口 | ||||||||||
|
T3 |
RS232 打印口 | ||||||||||
|
模拟输出 |
无 | ||||||||||
|
… |
… | ||||||||||
|
A8 |
8 路模拟输出 | ||||||||||
|
运算功能 |
无 | ||||||||||
|
F1 |
流量累计 | ||||||||||
|
F2 |
流量累积和温压补偿 | ||||||||||
|
存储容量 |
M64 |
64M 内存 | |||||||||
|
M128 |
128M 内存 | ||||||||||
|
M192 |
192M 内存 | ||||||||||
|
M248 |
248M 内存 | ||||||||||
|
存储方式 |
无 | ||||||||||
|
U |
USB 接口 | ||||||||||
|
C |
CF 卡接口 | ||||||||||
|
供电方式 |
A |
220VAC | |||||||||
|
D |
24VDC | ||||||||||
说明：模拟输入 + 模拟输出之和不大于总通道数。
