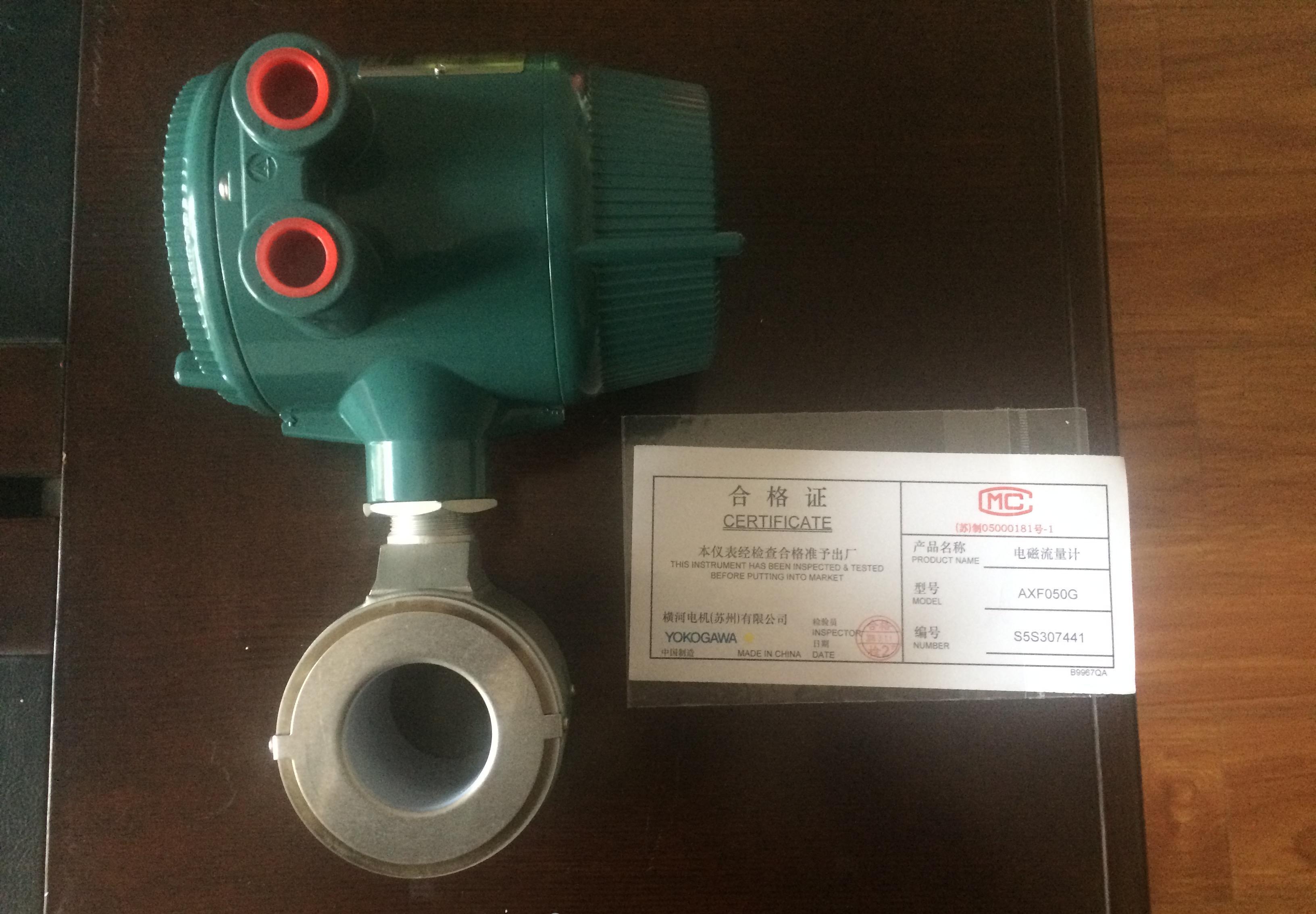

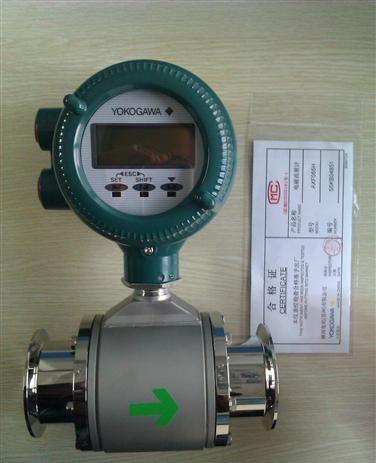

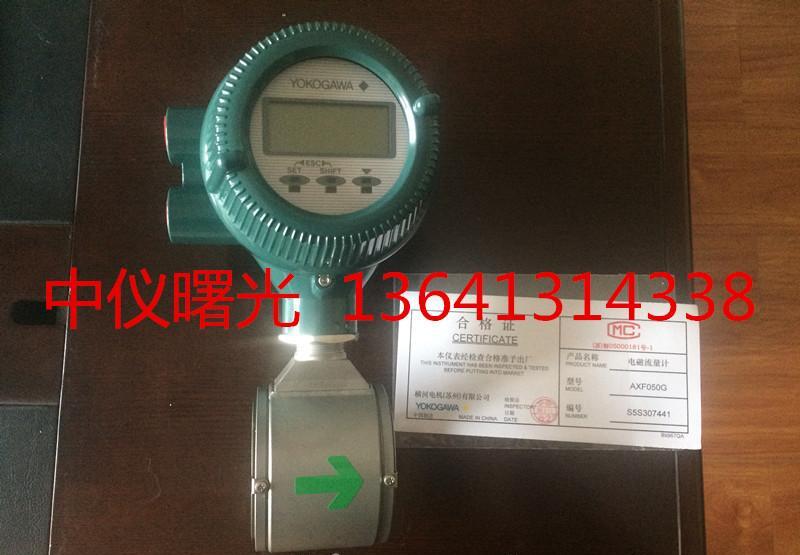

供应日本横河流量计 电磁流量计

产品详情请联系中仪曙光科技北京有限公司   电话13641314338  周经理

横河流量计介绍：
● 使用方便
流体粘合度诊断
通过监控电极上的绝缘介质的粘合度就可判断仪表是否需要进行维修。
由于采用了可更换电极，即使在严重粘合时，也可以很方便地从流量计上拆下电极进行清洗。
灵活的电气连接方向
在通用型和卫生型的使用现场，转换器或接线盒可以任意旋转，以改变电气连接的方向。
多功能清晰显示
指示器采用一个大的背光全点阵液晶显示屏，它可以用来进行各种显示。
指示器可以显示一到三行。发生警报时，指示器上会显示出具体的应急对策。
“Easy Setup（快速设置）”参数
使用频率最高的参数整合成一组，位于参数设置的最前面。
用户可以在不打开壳盖的情况下，使用红外开关进行参数设置。
● 产品系列
两种精度等级
标准精度为0.35%，也有高精度等级（0.2%）。
超小尺寸法兰型
法兰尺寸可以从2.5 mm开始。
不同的卫生型连接
可以有不同的卫生型连接，例如三点压板、ISO、DIN和
SMS。
● 增强型性能和技术规格
增强型双频励磁法
“增强型双频励磁法”为可选项。
对于恶劣工况，如混有高浓度泥浆或低电导率的流体，它可以实现高标准的稳定测量。
改进的最小电导率。
电导率的下限是1μ S/cm。
高速脉冲输出：
脉冲频率可以达到10000 pps（脉冲/秒），这样就可以参与高速应用，如进行短时间的批处理操作。
一体型流量计增加了更灵活的输入/输出功能
产转换器(一体型流量计)
*1: 为以下任意两点选择其功能： 一个脉冲输出，一个警报输出，一个状态输入或两个状态输出。
*2: 对于未配有指示器的转换器，必须使用手持终端设置
参数。
励磁方法：
● 标准双频励磁：
尺寸为2.5 ~ 400 mm (0.1 ~ 16 in.)
● 增强型双频励磁：
尺寸为25 ~ 200 mm (1.0 ~ 8.0 in.)
（选择代码HF1或HF2）
输入信号 (*1):
单个状态输入：干式触点
负载电阻： ≤200Ω（通），≥100 kΩ（断）。
输出信号：
● 单个电流输出： 4 ~ 20 mA DC（负载电阻：负载电阻0 ~ 750 Ω，其中包括电缆电阻）
● 单个脉冲输出 (*1):
晶体管触点输出(集电极开路)
触点容量： 30 V DC (断)，200 mA (通)
输出速度0.0001 ~ 10000 pps (脉冲/秒)
● 单个警报输出 (*1):
晶体管触点输出(集电极开路)
触点容量： 30 V DC (断)，200 mA (通)
● 两种状态输出(*1):
晶体管触点输出(集电极开路)
触点容量： 30 V DC (断)，200 mA (通)
通讯信号：
BRAIN或HART通讯信号
(载波到4 ~ 20 mA DC信号上)
通讯线路状态：
负载电阻：250 ~ 600Ω（包括电缆电阻）
与电源线的距离：≥15 cm (6 in.)(避免与电源线平行走线)。
人工智能：
通讯距离：
当使用聚乙烯绝缘PVC铠装电缆（或CEV电缆）时，通讯
距离≤2 km（1.25 英里）。
通讯距离会随所用的电缆类型和走线方式而变化。
负载电容：≤0.22 μF
负载电感：≤3.3 mH
通讯设备的输入阻抗：
≥10 kΩ（24 kHz时）
HART:
通讯距离：
当使用多股双绞线时，通讯距离≤1.5 km (0.9英里)。 通讯距离会随电缆的类型而变化。

具体应用下的电缆长度：
使用下面的公式计算具体应用下的电缆长度。
L = 65×106
(R×C)
(Cf+10000)
C
其中：
L = 长度（m或ft）
R = 电阻Ω（包括阻挡层电阻）
C = 电缆电容（pF/m 或 pF/ft）
Cf = 接收器的最大旁路电容（pF/m或pF/ft）
注：HART为HART通讯基金会的注册商标。
断电时的数据安全性：
数据（如参数、累计值等）是由EEPROM储存。 不需要备用电池。
指示器(*2)：
全点阵液晶显示器（32×132 像素）
避雷器：
避雷器接在电流输出端、脉冲/警报/状态输入和输出端。
选择A型代码时，避雷器要接到电源接线端子。
保护：
IP67, NEMA4X, JIS C0920 防浸型
涂层：
壳体和壳盖：防腐聚氨酯
涂层颜色：薄荷绿涂层（芒赛尔5.6 BG 3.3/2.9，或其它相当颜色）
转换器材料：
壳体和壳盖：铝合金
安装/成形（一体型）
● 电气连接：ANSI 1/2 NPT 凹接头
ISO M20 ×1.5 凹接头
JIS G1/2 (PF1/2) 凹接头
● 端子连接：M4 螺纹端子
● 接地：接地电阻≤100 Ω
当选择A型代码时，按C等级接地（接地电阻≤10Ω）。
* 若是防爆型，接地保护端子必须连到相应的符合国际标准的接地系统。

横河流量计选型注意

*1: 对于2.5 ~ 10 mm（0.1 ~ 0.4 in.）的法兰型，请在接口管道侧准备一个直径为15 mm（0.1 ~ 0.4 in.）的常规法兰盘。（工艺连接件代码：BA1、BA2、BD4、BJ1和BJ2)。
*2: 即使当2.5 ~ 50 mm（0.1 ~ 2.0 in.）的型号要求用DIN PN10或16时，仍请选择PN40，因为它们之间在配合面上的尺寸没有差别。（工艺连接代码：BD1、BD2、
BD4、CD1、CD2、CD4和DD4)
即使当65 ~ 150 mm（2.5 ~ 6.0 in.）的型号要求用DIN PN10时，仍请选择PN16，因为它们之间在配合面上的尺寸没有差别。（工艺连接代码：BD1、BD2、CD1
和CD2）
*3: 对于2.5 ~ 10 mm（0.1 ~ 0.4 in.）的法兰型，请在接口管道侧准备一个直径为10 mm（0.4 in.）的常规法兰盘。（工艺连接件代码：DJ1、DJ2和 DD4）。
*4: 配合尺寸是根据以下标准制定的：ANSI: ASME B 16.5, DIN:DIN 2501, JIS: JIS2220
*5: 分离型测流管总是选择N型管。
如果是一体型，从右图中选择：
*6: 对于ATEX、FM或者CSA防爆型，可选用ANSI 1/2NPT 和ISO M20×1.5电气连接。

选型举例:

AXF040G-D1AL1S-AA11-01B/CH AXF040G-D1AL1S-AD21-01B/CH AXF040G-D1AL1S-AD41-01B/CH

AXF040G-D1AL1S-BA11-01B/CH AXF040G-E1AL1S-AA11-01B/CH AXF040G-E1AL1S-AD21-01B/CH

AXF040G-E1AL1S-AD41-01B/CH AXF040G-E1AL1S-BA11-01B/CH
