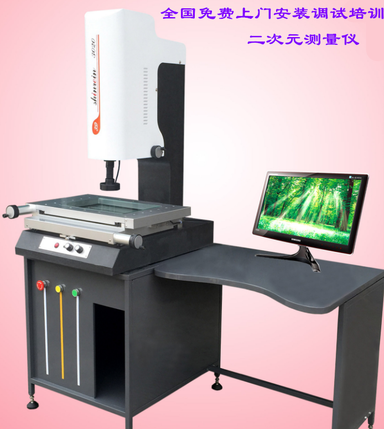

影像测量仪,投影仪2.5次元影像测量仪

功能介绍：

1、自动抓取测量功能(自动捕捉点、线、圆，圆弧等)
      将工件放置在软件主界面中时，只需选取相应的绘图命令，软件智能精准地自动绘出工件实时影像中的线、圆等图元，这种绘图方法较肉眼取点更精准更快速，而且避免了人为误差。
2、基于智能图像处理的高精度光学辅助对焦和测高功能：
      具备自动和手动对焦功能，选定目标区域后自动或手动移动Z轴，可搜索到最清晰位置。软件自动捕捉、判别，将人为误差降至最低。
3、地图功能
      人性化的地图导航功能可以帮助你在大工件上快速定位局部位置，缩短了操作需要的寻找时间。打开地图可以虚拟测量或导航。
4、图纸比对
      打开CAD设计图纸，与实际影像不吻合，使用图纸比对中的摆正功能可以将打开的图纸与影像重合。使用摆正后的图形，可以进行测量或做简单比对。
5、SPC统计
      内置SPC（统计过程控制)功能，可以在测量后读取指定的测量数据，生成X-R、Xm-R等控制图，并计算最大值，最小值、平均值、标准差、偏移值、Ca、Cp、Cpk等统计系数。

设备特点：

1:Z轴采用交叉导轨加配重块的全新设计,镜头上下升降受力均衡,确保精度

2:采用连续变倍镜头,可以30X-190X连续变倍,LED冷光源(下光源)避免了工件的二次变形

3:无间隙磨擦传动,既可小范围微调也可快速移动

技术参数：

¯ 测量行程（X，Y）：400 mm X300 mm

¯ 光栅尺分辨率：0.001mm（X、Y）

¯ 照明：顶端照明、底端照明均采用白色LED光源，亮度可调节

¯ 电源：220 V ，50 Hz

¯ 控制方式：手动

¯ 测量精度：（3+ L /200）μm

¯ 仪器重量：330KG

¯ 玻璃台尺寸：540mm*440mm

培   训：

培训地点：本公司培训部或者客户现场。培训时间：1-2天。培训内容：设备使用及维护，参加人员为两人, 参加培训人员一般要求具备计量基础知识及计算机应用知识，食宿差旅自理。

装机费用明细:

本报含内陆运输费用（仅针对中国大陆地区）。所有的包装箱需要在本公司工程师监督和认可的情况下才能开启，根据需要，用户需提供内部运送及拆装支持。

售后服务：

1.设备在售后一年内是免费维修，服务电话0512-57896003。如果是人为的损坏故障则要按被损坏的部件的实际价格来收取费用。

2.公司在接到客户的电话后在48小时内赶到现场，另外如有特殊情况可酌情处理。

序号

名称

技术参数

数量

影像测量仪

SRN 4030型影像测量仪

1套

2

3D高精密测量软件

3D软件(CAD和SPC功能)

1套

3

精密数显光栅尺

闭合式光栅尺     读数头

1套

4

光学显像变倍系统

0．7-4．5X连续变倍光学头

1套

5

高精密校准片

标准数据误差：0.001mm

1个

6

数据处理器

DC520-3000

1套

7

图像采集系统

SRN-SDK2000

1套

8

高清晰CCD成像系统

美国TEO成像系统,采用SONY原装芯片技术，优质成像无失真，无变形

1套

9

电脑

SRN 4030型影像测量仪专用工业电脑

1套

10

软件加密锁

测量软件管理加密锁

1个

11

数据连接器

数据连接线与各类连接装置

1套

12
