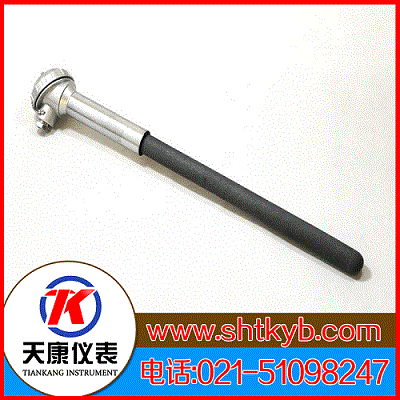

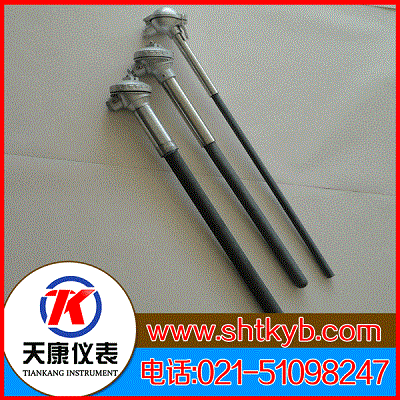

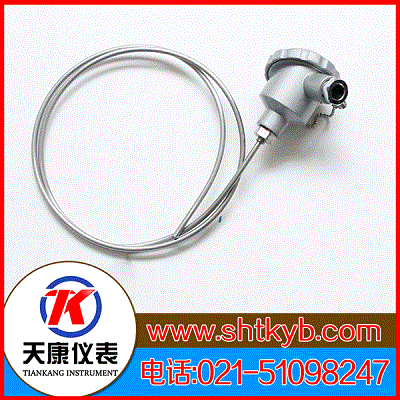

上海天康仪表 热电偶WRM2-53活络管接头热电偶
10.00
- 品牌：上海天康仪表
- 型号：WRM2-53
- 加工定制：加工定制
- 材质：316
- 保护管材质：316
- 电阻：标准ΩΩ
- 测量范围：0-1000度℃
- 分度号：K E
- 联接形式：螺纹/法兰
- 热响应时间：0.2s
- 最高耐温：1200℃
- 主要用途：工业测温
上海天康仪表 热电偶WRM2-53活络管接头热电偶︼
活络管接头热电偶WRM2-53直接丈量温度。由2种不同成分材质的导体组成的闭合回路，由于材质不同，不同的电子密度产生电子扩散，稳定均衡后就产生 了电势。当两端存在梯度温度时，回路中就会有电生，产生热电动势，温度差越大，电流就会越大。测得热电动势之后即可晓得温度值。热电偶实际上是一种能量转换器，可将热能转换成电能。
活络管接头热电偶WRM2-53主要特点
1、装配简单，更换方便；
2、压簧式感温元件，抗震性能好；
3、测量精度高；
4、测量范围大（－200℃～1300℃，特殊情况下－270℃～2800℃）；
5、热响应时间快；
6、机械强度高，耐压性能好；
7、耐高温可达2800度；
8、使用寿命长。
活络管接头热电偶WRM2-53主要技术指标
温度测量范围和允许误差
|
热电偶类别 |
代号 |
分度号 |
测量范围℃ |
允许偏差△t ℃ |
|
铂铑30-铂铑6 |
WRR |
B |
0～800 |
±1.5℃或±0.25%│t│ |
|
铂铑10-铂 |
WRP |
S |
0～1600 |
±1.5℃或±0.25%│t│ |
|
镍铬-镍硅 |
WRN |
K |
0～1300 |
±2.5℃或±0.75%│t│ |
|
镍铬-铜镍 |
WRE |
E |
0～800 |
±2.5℃或±0.75%│t│ |
注“t"为感温元件实测温度
热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
热电偶小置入深度
应不小于其保护管外径的8～10倍（特殊产品例外）。
热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。
a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.
即Rr.L≥100 MΩ。M L＞1m
式中：Rr-热电偶的常温绝缘电阻值MΩ
b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ
