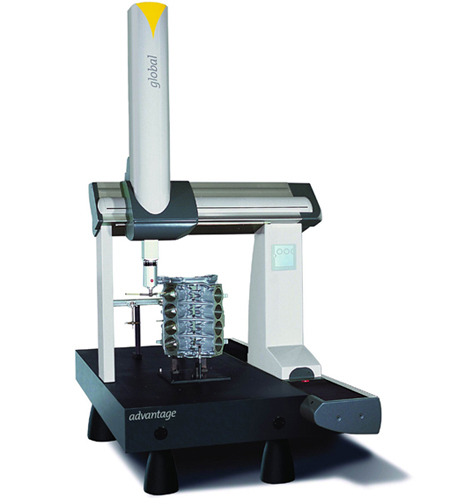

批发固定式，水平臂式高品质三坐标测量机

    高精度测量机是依托Hexagon集团先进的影像技术开发而成，其结合了传统光学和新计算机图像处理技术，可以对工件面的点、线、圆瞪基本元素作精密测量，操作简单省时，测量精度高，测量方法多，测量高校便捷，并且具有批量检查和SPC等功能，且测量软件可以不断更断升级，优越稳定的使用性能，不断更新的技术，在机械、电子、电器、模具、光学以及其他精密五金等行业中得到了广泛应用，并且可以用用于工程开发、绘图、产品检查等.

  成熟的技术：

• 全铝技术，横梁与Z轴采用表面阳极化航空铝合金，温度一致性极佳；降低了运动部件的质量，高速运行惯性小

• 三轴导轨均采用高精度自洁式空气轴承，运动更平稳，导轨永不受磨损

• 三轴均采用高精度光栅尺

• X向采用精密三角梁专利技术，相比矩形梁和横梁，重心更低，质量刚性比佳，运动更加可靠

• Z向采取获得专利的气动平衡技术，避免了轴向运动和传动系统之间的干涉问题

• 海克斯康专业打造的IDC-I控制系统，21项误差空间修正技术和自动调谐功能

• 规格型号与技术指标:





技术指标:

测量软件：

• 获得PTB全面认证，符合ISO及ANSI标准的公差评判能力；
• 灵活方便的可定制化图形用户界面，简单，易懂的人性化操作方式，中文在线帮助；
• 快速进行测头系统的管理和应用、零件坐标系管理和应用操作、所需几何特征的测量、构造和公差评价；
• 直线度、平面度、圆度、圆柱度、圆錐度以及各种复杂曲面的轮廓度等。位置度的评价：平行度、垂直度、角度、对称度、位置度、同轴度、同心度、轴向跳动、径各跳动、轴向全跳动、径向全跳动；
• 自动识别几何元素特征，并在图形窗口中生成相应图形，动态预览窗口实时显示测量数据；
• 强大的特征构造功能：14类特征的多种构造，包括：投影、相交、镜像、佳拟合、佳拟合并重新修正误差、相切、平行、垂直、组合、移动、旋转、偏移线、偏离面和以原点作为构造基准等，灵活解决缺失特征、复杂特征等测量任务；

PC-DMIS PREMIUM  导入CAD数模进行比对测量：

• 全方位的CAD兼容，支持IGES, DXF, DWG, STEP, XYZIGK, STL, DES, VDAF等众多格式的CAD模型;
• 丰富强大的CAD应用功能可同时导入多个CAD图形；可实现基于CAD视模型的零件测量前路径模拟和碰撞检查；
• CAD属性的编辑修改，如CAD图层编辑、原始坐标系的更改、（CAD）特征元素镜像等功能；
• 任意选用曲线、曲面两种模式的CAD特征读取方式，真正实现高效精准的“即点即离”；
• 可图形化夹具、测量机，完全模拟实际工作状态；
• 将检测数据返回到CAD系统中，修正加工，指导生产

软件详细说明请点击这里！

探测系统

更多测头选择请点击这里！

测针：

 选择适合的测针请点击这里！

专用 夹具：

1． 三坐标夹具主体部分——装夹底板，可以充分保护大理石平台精度，降底磨损延长其使寿命。

2． 三坐标夹具主体与零件通过一些简单的组合，可以实现多种产品和较复杂产品的装夹，可以为用户省去设计制造专夹具的制作资金，更好的节省生产成本，提升企业收盆率。

3． 可实现较精确的重复定位，装夹底板的每个孔及夹具组成部件都有代码，每种装夹方式都可以用这些代号制件成记事本记录下来，为下次（或需要重复测量和批量测量）测量相同的产品提供参考，能够为用户大限度减少装夹时间、提高工作效率，以及提供可靠的装夹方式，大限度减少测量误差，为准确的测量数据奠定基础。
