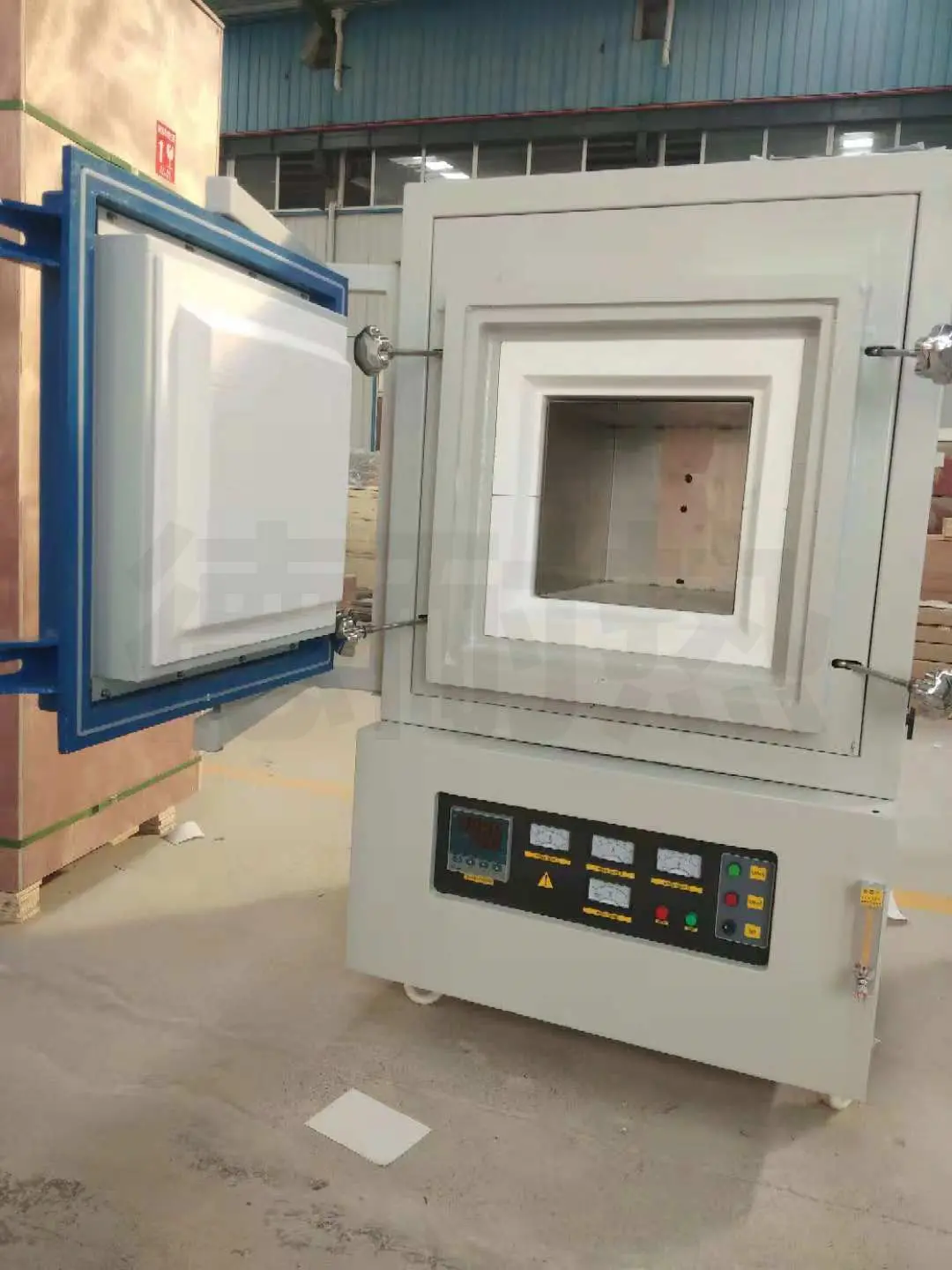

晋城尺寸非标设计抽真空1600度工业用箱式气氛炉

1600℃ 非标尺寸 工业箱式真空气氛炉

适用于金属 / 陶瓷新材料批量烧结、高温热处理、粉体煅烧、脱脂烧结一体化工况，支持全尺寸非标定制，集成真空、惰性气氛、多段程序控温，工业级连续运行设计。

一、核心基础参数（通用标准 + 非标说明）

温度系统

• 额定高温度：1600℃；长期连续使用温度：≤1550℃

• 测温元件：B 型双支铂铑热电偶（0~1800℃），控温精度 ±1℃，恒温区均匀性 ±3℃

• 控温系统：工业级 PLC + 触摸屏，60 段以上程序控温，支持工艺配方存储、曲线调用、数据记录导出、远程通讯；具备自整定、断电续跑功能

• 升温速率：0.1~8℃/min 可调；1200℃以上建议≤3℃/min，降低热震损伤

加热系统

• 加热元件：1700 级 U 型硅钼棒，多组对称排布，分区控温，温场均匀；耐真空、惰性气氛腐蚀，工业长寿命设计

• 供电规格：大容积统一 380V 三相五线制；功率按非标炉膛尺寸、有效容积、升温速率精准匹配

炉膛与保温（1600℃真空 / 气氛专用）

• 炉膛材质：99% 高纯氧化铝多晶纤维一体成型，低放气、不掉粉、抗热震、气密性优，适配长期真空工况

• 复合保温：氧化铝纤维 + 氧化锆纤维 + 纳米隔热板多层结构，热损低、炉壳温升小

• 非标定制项

1. 内部净尺寸（宽 × 高 × 深）：可按需定制任意长宽高，无标准限制

2. 炉膛结构：整体式 / 拼接式、底部承重加强（适配重型工件 / 坩埚）、内置导流气道

3. 内衬可选：刚玉砖、氧化铝实心衬套（高载荷、高粉尘工况）

真空系统（工业级，分档位选配）

1. 常规粗真空

• 配置：双级旋片真空泵 + 真空管路 + 气动真空阀 + 防返油捕集器

• 极限真空：≤-0.098MPa，静态保压 1h 压降≤0.004MPa

2. 中高真空（高纯材料选用）

• 配置：罗茨泵 + 旋片泵机组、真空规、电磁挡板阀

• 极限真空：可达 1×10⁻³ Pa，漏率更低，满足超低氧烧结要求

• 联锁保护：真空度异常报警、泵体过载保护、防返油装置（标配）

气氛系统（工业连续作业）

• 适配气体：氮气、氩气（主流），可选配混合气氛管路

• 管路配置：不锈钢气路、高精度浮子 / 质量流量计（单路 / 多路）、调压阀、单向阀、自动泄压阀

• 工作模式：真空置换（自动 / 手动循环抽真空 - 充气）、微正压连续通气、气氛循环可选

• 非标拓展：多路进气、前置气体净化装置、尾气收集 / 处理系统

炉体结构与密封（工业强化款）

• 炉壳：双层加厚钢板，夹层风冷 / 水冷（大尺寸、长时间高温工况标配水冷），外壳表面≤55℃

• 炉门：重型铰链 + 快开 / 螺栓锁紧结构；耐高温氟橡胶全周法兰密封，耐温、抗老化、气密性强，适配 1600℃长期气氛工况

• 安全联锁：门控断电、超温声光报警、压力超限泄压、漏电 / 过流 / 断偶多重保护；可加装紧急停机按钮

二、非标定制分类 & 选型建议

1. 按炉膛尺寸 / 载荷定制

• 小型非标（实验室小批量）：净空＜300×300×300mm，轻型炉膛，单组硅钼棒，单真空泵

• 中型工业（量产主力）：净空 300~800mm 区间，加强承重炉膛，分区加热，双泵组，多路气路

• 大型非标（大件 / 批量生产）：净空＞800mm，整体加固炉体、水冷法兰、多组加热分区、真空机组 + 独立控制柜

2. 按使用工况定制

• 普通烧结：基础真空 + 单路氩气 / 氮气，常规纤维炉膛

• 含挥发物 / 脱脂工况：加大排气口径、增设前置过滤、尾气处理、强制引流风道

• 重型工件：实心刚玉炉膛、加厚炉底、专用承重支架、加固炉门锁紧机构

• 高洁净要求：高真空机组、气体纯化、全不锈钢内腔、低放气保温材料

3. 结构附加非标项

• 开孔定制：顶部 / 侧面进气口、排气口、测温孔、观察孔、泄压孔（位置、孔径按需设计）

• 进出料方式：手动炉门、电动平移炉门、台车式炉体（重型工件）

• 整体布局：一体式整机、分体式（炉体 + 电控 + 真空机组分离，适配现场空间受限场景）

三、典型应用领域

• 金属新材料、粉末冶金、硬质合金、特种合金高温烧结

• 结构陶瓷、功能陶瓷、氧化物陶瓷 1600℃致密化处理

• 无机粉体、稀土材料真空煅烧、气氛合成

• 工业零部件真空退火、固溶处理、防氧化热处理

四、工业使用规范与维护要点

1. 温度使用：1600℃仅短时峰值使用，量产工况稳定控制在 1500~1550℃，延长密封件、加热元件寿命

2. 气氛操作：金属烧结优先氩气防渗氮；必须完成 2~3 次真空置换再升温，全程保持微正压；200℃以上严禁开门

3. 真空机组：定期更换真空泵油、清理滤芯；停机先关真空阀，再停泵，杜绝返油污染

4. 密封件养护：氟橡胶密封垫为易损件，高温高频使用建议 6~12 个月定期检查更换；避免密封面磕碰、异物残留

5. 炉膛维护：高粉尘工况定期清理炉内粉尘，防止堆积影响温场与绝缘

五、标配 / 选配清单

标准配置

炉体、1700 级硅钼棒加热组件、B 型热电偶、PLC 触摸屏控制系统、粗真空机组、单路气氛管路、水冷 / 风冷炉壳、全套安全联锁

可选升级 / 非标配件

1. 高真空机组、气体净化装置、多路混气路

2. 电动炉门、台车进出料机构

3. 尾气净化、粉尘收集装置

4. 上位机监控、远程控制系统、数据追溯系统

5. 刚玉内衬、承重坩埚架、耐高温工装夹具

6. 防爆组件（特殊气氛工况）

核心硬件与耐高温设计

• 加热元件：在1600℃的高温工况下，必须采用优质硅钼棒（MoSi₂）作为加热元件。硅钼棒在高温氧化气氛下表面会生成致密的石英玻璃膜，抗氧化且寿命长，是支撑超高温环境的选择。

• 炉膛材质：内胆通常采用1600型或1700型多晶氧化铝纤维（或莫来石纤维）拼搭而成。这种材料不仅耐温等级高，蓄热极低，能大幅降低工业连续生产的能耗（相比传统耐火砖节能约50%），具备极强的抗热震性。

• 温控系统：工业级设备普遍配备高精度智能PID程序控温仪表（支持30-50段编程），配合B型铂铑热电偶进行测温，确保在1600℃高温段的控温精度达到±1℃，并保证炉内温场的均匀性。

非标定制的核心维度

既然是“尺寸非标设计”，你可以重点从以下几个方面向厂家提出具体需求：

• 炉膛容积与结构：根据你的产品尺寸和生产节拍，定制具体的炉膛长宽高（如大型台车式或标准箱体式）。

• 真空与气路系统：

• 真空度要求：常规防氧化可选配双级旋片式机械泵（极限真空约 10⁻³ Pa）；如果对氧含量有极高要求（如精密合金烧结），可升级为分子泵机组（极限真空可达 10⁻⁵ Pa）。

• 气氛控制：配置多路进气口和质量流量计（MFC），实现氮气、氩气等惰性气体的精准配比与流量控制，并能维持炉内微正压以防空气倒灌。

• 密封与开合方式：工业炉通常采用双层水冷壳体配合耐高温硅胶圈或金属密封圈。开门方式可根据车间布局选择侧开门、上开门或台车式拉出结构，方便叉车或行车装卸料。

典型技术参数参考（工业定制款）
