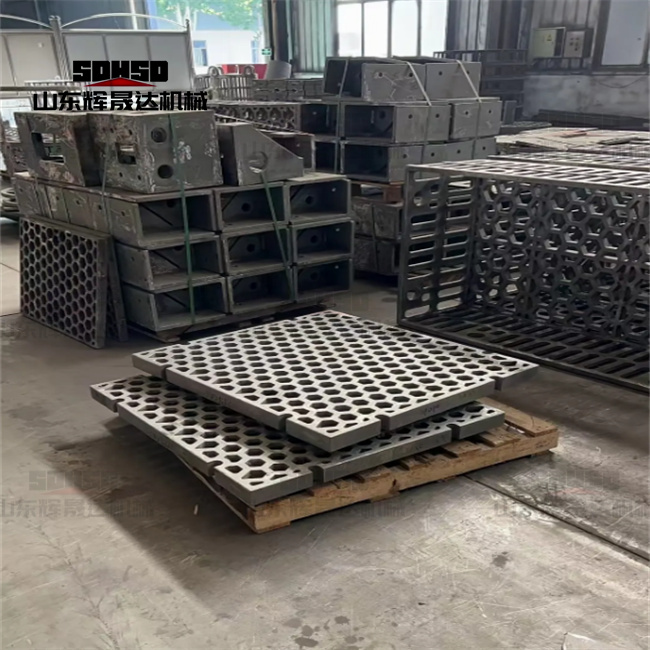

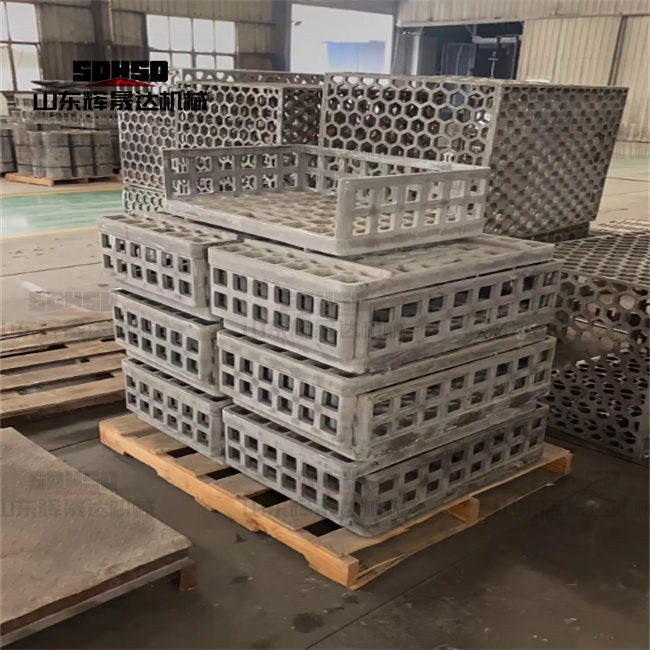

ZG40Cr25Ni20Si2 大型井式渗碳炉料框
38.00
一、 材料解析：ZG40Cr25Ni20Si2
这是一种“铬镍硅”系奥氏体耐热钢，通过铸造方式成型。“ZG”代表“铸钢”，后面的数字是其主要合金成分的标称含量（重量百分比）。
化学成分与作用：
C (0.35-0.45%)：较高的碳含量保证其高温强度和抗渗碳能力，但焊接性会变差。
Cr (24-27%)：核心元素。形成致密的Cr₂O₃氧化膜，提供的抗氧化和抗渗碳能力。是抵抗渗碳气氛侵蚀的关键。
Ni (19-22%)：稳定奥氏体组织，确保材料在高温下保持结构稳定、不易脆化，并具有良好的抗热疲劳性能。
Si (~2%)：显著提高抗氧化性，特别是抗渗碳能力。能促进表面形成更稳定的硅酸盐保护层，阻止碳原子向内扩散。
核心性能特点：
优异的高温强度：在950-1100℃的渗碳温度下，能长期承受工件和料框自身的重量而不发生明显蠕变变形。
的抗渗碳性：高铬和硅的配合，使其在富碳的渗碳气氛中，能有效阻止碳原子渗入材料基体，避免形成“碳中毒”（脆性碳化物在晶界过度聚集导致脆裂）。
良好的抗高温氧化：表面形成的氧化膜连续、致密，剥落倾向小。
一定的抗热疲劳性：在反复加热-冷却的工况下（如渗碳后淬火），表现优于许多其他耐热钢。
缺点：成本高昂；焊接性能较差，修补时需要专门的焊材和工艺；在600-900℃区间长期使用，可能有σ相析出脆化倾向。
二、 在大型井式渗碳炉料框上的应用
1. 料框的工作环境与挑战
大型井式渗碳炉（通常指炉膛深度数米至十几米，装炉量可达数吨至数十吨）的料框是核心承重构件。
高温：长期在920-980℃（甚至1050℃高温渗碳）下工作。
强渗碳气氛：长期暴露在RX气、丙烷、甲醇等裂解产生的富碳气氛中。
重载：承载沉重的齿轮、轴承、轴类等工件。
机械应力：吊装、移动时承受机械冲击和应力。
热循环：经历加热、保温、冷却的反复循环。
2. ZG40Cr25Ni20Si2 料框的优势
针对上述严苛条件，该材料是近乎理想的选择：
长效耐用：其抗渗碳和抗蠕变能力，保证了料框在长期使用后不易发生“肿胀”、变形或脆性断裂，使用寿命通常可达数年甚至更长，远优于普通耐热钢如310S。
保持尺寸稳定性：高温强度好，蠕变速率低，能确保料框在长期使用后仍能保持原有几何形状，工件放置稳定，炉气流通顺畅。
安全可靠：对于大型、昂贵的渗碳工件，承重框架的失效可能导致整炉产品报废甚至设备事故。该材料的高可靠性是关键保障。
3. 料框的典型结构设计
采用铸件是为了实现优的结构强度和耐热性。
整体铸造或分段铸造焊接：大型料框通常采用分段（如上、中、下段，或立柱、横梁、底板）铸造，通过专业焊接（使用匹配的Ni-Cr高合金焊材，如ENiCrFe-3）组装而成。

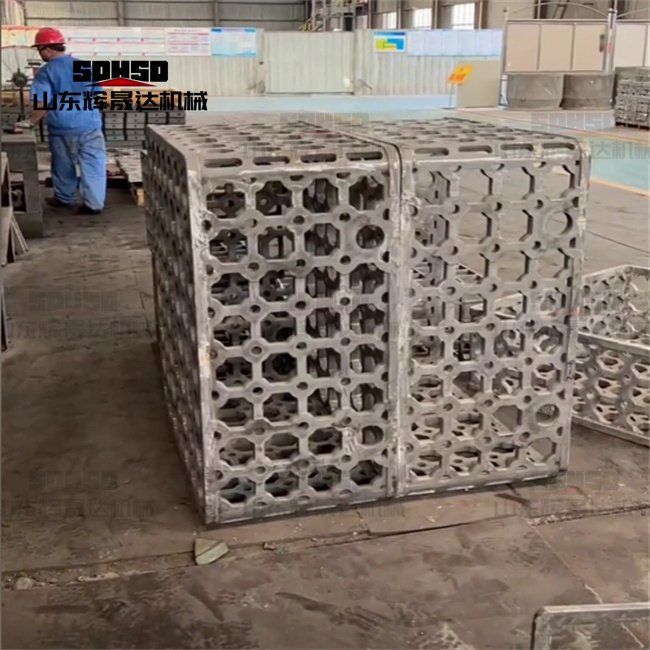

结构特征：

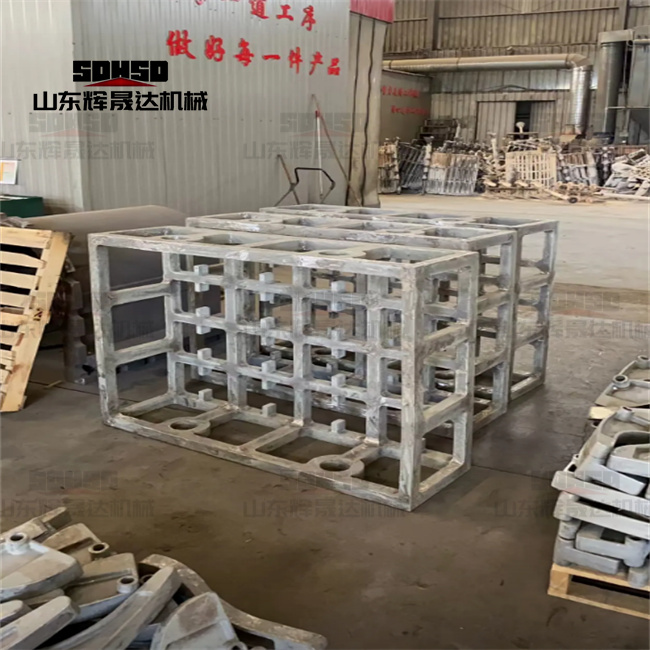

立柱与横梁：截面常为“工”字形、“十”字形或中空箱型，在保证强度的减轻重量、促进热循环。
筋板与加强结构：在应力集中部位和承重部位设计加强筋。
通气孔洞：设计有规则排列的孔洞，确保渗碳气氛能在料框内外和工件之间均匀流通。
吊装结构：顶部有专门设计的强化吊耳，用于天车吊运。
4. 制造与使用注意事项
铸造质量控制：必须严格控制铸造工艺，防止出现缩孔、缩松、夹渣等内部缺陷，这些缺陷在高温重载下会成为裂纹源。
焊接工艺：焊接是关键环节。需预热（约300-400℃），采用小电流、多层多道焊，焊后必须进行去应力退火。
使用前预处理：新料框在首次使用前，先在渗碳温度下进行一段时间的预氧化，使其表面形成完整、致密的氧化膜，以提供保护。
定期检查：使用过程中，需定期检查料框是否有变形、裂纹（特别是焊缝处）、或严重的表面剥落。轻微的氧化皮剥落是正常的。
三、 与其他常用材料的对比
| 材料 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| ZG40Cr25Ni20Si2 | 抗渗碳性，高温强度高，综合寿命长 | 成本高，焊接性差 | 大型、重型、长期连续运行的高要求井式渗碳炉 |
| ZG35Cr24Ni7SiN (RE) | 高温强度优异，抗蠕变好， | 抗渗碳性稍逊于40Cr25Ni20Si2 | 大型渗碳炉、箱式炉底板、料盘，对抗渗碳要求稍低的情况 |
| 310S (0Cr25Ni20) | 抗氧化性好，易加工，成本较低 | 高温强度（抗蠕变）较低，长期使用易变形 | 中小型渗碳炉料筐、气氛炉罐、托辊等 |
| 耐热合金 (如Inconel 601) | 性能优，抗渗碳、抗氧化、强度俱佳 | 成本极其昂贵 | 特殊关键部件（如风扇叶轮）、极端工况 |
