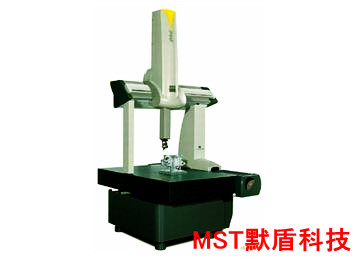

佛山三次元影像测量仪
0.01
💬 价格请咨询商家
此商品商家未公示具体价格，页面显示的为占位价格，请通过下方联系电话向商家询价。
三次元结构特点：
1.三坐标测量机采用全花岗岩结构、有限元分析、固定龙门式设计从而使测量机整体保持了高稳定性与高可靠性。
2.三坐标测量机采用全花岗岩横梁、整体基座、立柱工作台、z轴形成整机全封闭框架结构，具有高稳定性、不易变形、热稳定性高等特点。
3.三坐标测量机三轴均采用先进的柔性钢丝同步齿型带传动，整机运动无任何噪音、定位快速准确、不打滑、长寿命。
4.y轴采用高精度整体双燕尾导轨、三轴均为中心驱动、高分辨率光栅尺中心安装使各轴运动的俯仰、偏摆得到Zui大限度抑制，且产生Zui小的阿贝误差。采用世界大功率电机及伺服驱动器，大大改善运动控制特性，测量机加速、制动、运行更快速平稳。
5.z轴应用采取获得专利的气动平衡技术，采用柔性悬挂系统，避免了轴向运动和传动系统之间的干涉问题，提高了测量机的精度和长期稳定性。
三次元技术参数：
|
型号 |
mst-l1200 |
mst-l1500 |
mst-l1800 |
mst-l2000 |
|
|
测量范围(mm) |
x |
1000 |
1200 |
1500 |
1800 |
|
y |
1200 |
1500 |
1800 |
2000 |
|
|
z |
200 |
||||
|
技术指标technical features |
|||||
|
影像摄取系统 |
sony 1/2" high-resolution black & white ccd camera |
||||
|
分辨率 |
0.1um |
||||
|
重复精度 |
x/y/z=2.5um |
||||
|
测量精度 |
u1 x / y = (4.0+l/250)um |
||||
|
u1 z = (4.0+l/250)um |
|||||
|
u2 x / y = (6.0+l/250)um |
|||||
|
光源照明系统 |
同轴光（黄色led） 轮廓光（黄色led) 环光（黄色7向14位） |
||||
|
雷射激光系统 |
keyence lkg30 光点理论直径：30um 工作范围：+-4.5um 参照距离：30mm 光波长度：650nm |
||||
|
ccd两种对焦模式 |
快速对焦（约1.5秒）& 高精度对焦 |
||||
|
雷射对焦 |
单点对焦/扫描对焦 |
||||
|
缩放倍率 |
1x物镜 |
25x 50x 100x (分辨率：1280x1024 17") |
|||
|
2x物镜 |
50x 100x 200x (分辨率：1280x1024 17") |
||||
|
焦距/工作范围 |
1x物镜 |
92mm/80~93mm |
|||
|
2x物镜 |
36mm/34~37mm |
||||
|
机器特征machine features |
|||||
|
机器型式 |
花岗岩床台固定桥式 |
||||
|
机器重量（净重/毛重） |
3800kg/4000kg |
4150kg/4400kg |
4500kg/4800kg |
4850kg/5200kg |
|
|
Zui大载荷 |
40kg |
||||
|
Zui高运行速度 |
x、y=350mm/s |
z=200mm/s |
|||
|
Zui高加速度 |
1000mm/s2 |
||||
|
系统特征system features |
|||||
|
控制系统 |
全自动cnc控制系统 |
||||
|
驱动系统 |
四轴程控：三轴交流伺服马达全闭回路控制，高精密级线性滑轨与预压滚珠螺杆驱动，步进马达zoom同轴控制镜头组 |
||||
|
软件配置 |
标准 |
smart inspector pro3.0 |
|||
|
选配 |
制程统计管制spc模块（网络版）；qv、vms程序转换系统powermetrix离线版；3d型状误差动态分析软件；cad整合型报表；精密测量操作系统等 |
||||
|
操作系统 |
windows 7 |
||||
|
外部工作环境operating environment |
|||||
|
电源 |
220v 50～60hz >10a |
||||
|
功率 |
2.0kw |
||||
|
温度范围 |
20℃±2℃ 1℃/1h 2℃/24h 1℃/m |
||||
|
湿度范围 |
40%~70% |
||||
|
电脑配置 |
可选（实际出货以报价单为准） |
||||
