光子精密QM系列一键闪测仪
0.01
💬 价格请咨询商家
此商品商家未公示具体价格,页面显示的为占位价格,请通过下方联系电话向商家询价。

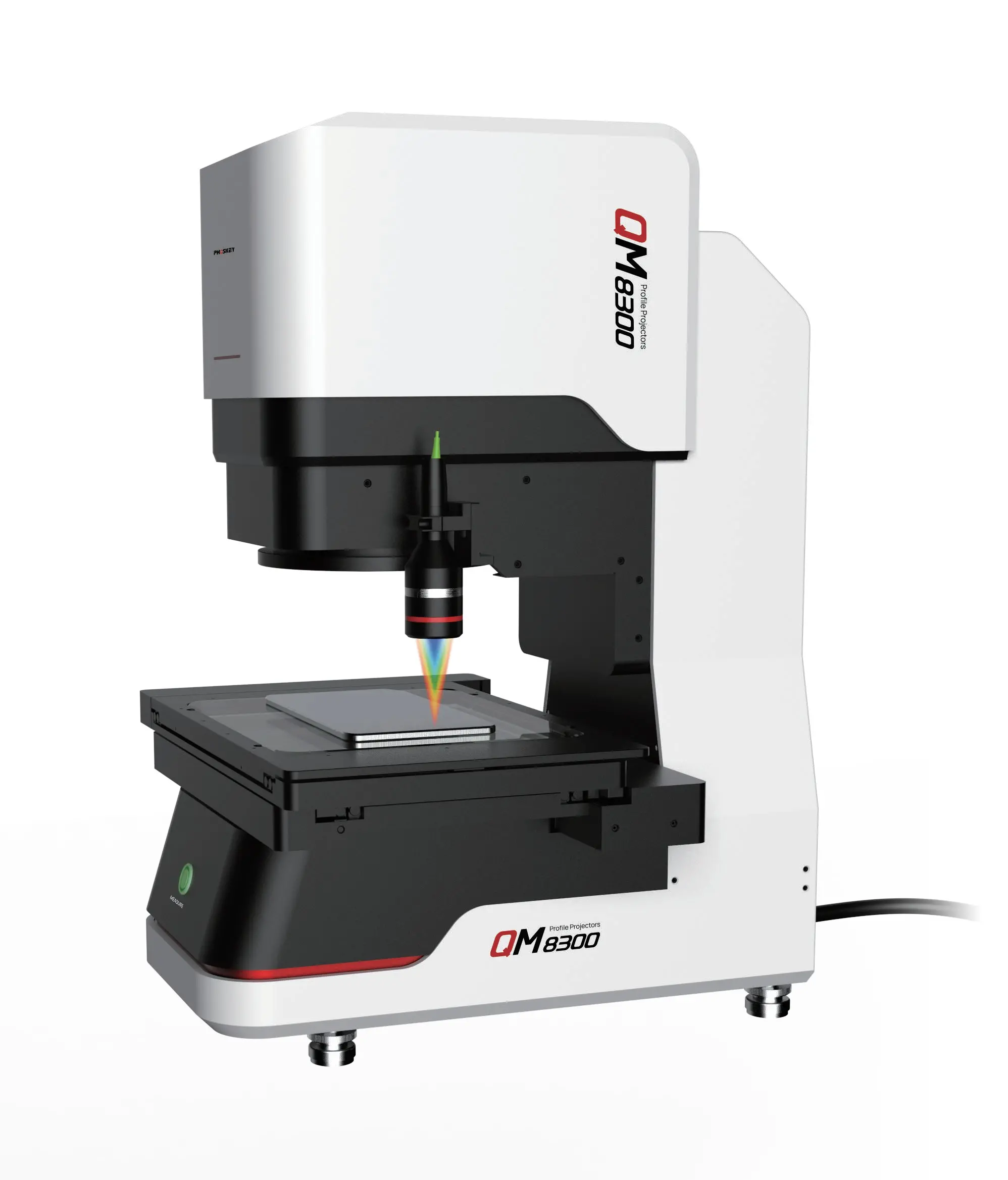

QM系列图像尺寸测量仪,配备2000W像素传感器与双视野双远心镜头,可实现±1微米超高精度,兼备广视野全局捕捉与高精度局部测量。且搭载升降分区照明系统,实现针对性照明。创新融合AI智能算法大模型与多重视觉算法,实现AI智能抓边技术,自动捕捉特征边界。更有100+AI应用算子,自由编程组合。无需定位一键即可测量5000个部位或1000个工件的尺寸,更无惧大型工件或高度测量场景,多款机型 灵活配置。
QM系列图像尺寸测量仪配备2000W像素传感器与双视野双远心镜头,实现±1微米超高精度,只需按下启动键,仪器即可根据工件的形状自动定位测量对象、 匹配模板、测量评价、报表生成,真正实现一键式快速测量。
· 高精度图像处理技术;
· 双视野双远心镜头;
· ±1μm高精度测量;
· 一键3S即可完成测量;
· 一个工件可同时测量 5000+ 个数据;
· 一次可同时测量 1000+ 个工件;
· 自研视觉检测软件 QMVS,简洁易操作。
|
型号 |
QM-8100 |
QM-8300 |
QM-8500 |
||
|
相机 |
2000W像素 黑白CMOS |
||||
|
镜头 |
单视野双远心镜头 |
双视野双远心镜头 |
|||
|
照明系统 |
落射 |
组合环形光、同轴光(选配) |
|||
|
透射 |
远心底光 |
||||
|
测量范围 |
广视野 |
不拼图 |
φ100×80mm |
φ100×80mm |
90×60mm |
|
拼图 |
\ |
260×180mm |
500×400mm |
||
|
高精度 |
不拼图 |
\ |
φ25×20mm |
20×15mm |
|
|
拼图 |
\ |
230×130mm |
430×350mm |
||
|
测量范围(Z) |
75mm |
250mm |
|||
|
测量精度 |
广视野 |
不拼图 |
±3μm |
±3μm |
±3μm |
|
拼图 |
\ |
±(5+0.005L)μm |
±(5+0.005L)μm |
||
|
高精度 |
不拼图 |
\ |
±1μm |
±1.5μm |
|
|
拼图 |
\ |
±(3+0.005L)μm |
±(3+0.005L)μm |
||
|
静态 |
广视野 |
不拼图 |
±1μm |
±1μm |
±1μm |
|
拼图 |
\ |
±2μm |
±2μm |
||
|
高精度 |
不拼图 |
\ |
±0.5μm |
±0.5μm |
|
|
拼图 |
\ |
±1.5μm |
±1.5μm |
||
|
载物台 |
XY行程 |
\ |
210×130mm |
420×350mm |
|
|
承重 |
约5kg |
约5kg |
约25 kg |
||
